برند پمپ سیرکولاتور
پمپ سیرکولاتور یکی از پرکاربردترین تجهیزات در سیستم‌های گرمایشی و سرمایشی است که وظیفه آن به گردش درآوردن مداوم آب در مدار بسته می‌باشد. این پمپ‌ها باعث می‌شوند گرما یا سرمای تولید شده در بویلر، چیلر یا منبع حرارتی به طور یکنواخت در کل شبکه لوله‌کشی توزیع شود و در نتیجه راندمان سیستم به شکل چشمگیری افزایش یابد. استفاده از پمپ‌های سیرکولاتور علاوه بر کاهش مصرف انرژی، موجب افزایش طول عمر تجهیزات و تأمین آسایش بیشتر در ساختمان‌ها و صنایع مختلف می‌شود.
در ادامه، برندهای مطرح پمپ سیرکولاتور موجود در بازار ایران را براساس فاکتورهایی مانند کیفیت ساخت و متریال، گارانتی و خدمات پس از فروش در ایران، دسترسی به قطعات یدکی، میزان فروش، سطح قیمت و ارزش خرید نسبت به عملکرد امتیازدهی کرده‌ایم.
پمپ سیرکولاتور سیستما (Sistema)
ساخت کشور:ایتالیا
پمپ سیرکولاتور سیستما (Sistema) ساخت ایتالیا با کیفیت خوب، صدای کم و موتور سه‌سرعته عرضه می‌شود. با گارانتی محدود و قیمت متوسط، گزینه‌ای قابل اعتماد در بازار ایران است.
پمپ سیرکولاتور گرین (Green)
ساخت کشور:چین
پمپ سیرکولاتور گرین (Green) ساخت چین با بدنه چدن یا استنلس استیل و پروانه تکنوپلیمر، با گارانتی 1 تا 2 سال و قیمت اقتصادی تا متوسط، گزینه‌ای مناسب برای سیستم‌های گرمایشی و سرمایشی در ایران است.
پمپ سیرکولاتور گراندفوس (Grundfos)
ساخت کشور:دانمارک
پمپ سیرکولاتور گراندفوس (Grundfos) ساخت دانمارک با بدنه چدن یا استنلس استیل، پروانه مقاوم و موتور کم‌مصرف است. با گارانتی 1 تا 5 سال و خدمات گسترده در ایران، گزینه‌ای مطمئن و با دوام برای سیستم‌های گرمایشی و سرمایشی است.
پمپ سیرکولاتور ویلو (Wilo)
ساخت کشور:آلمان
پمپ سیرکولاتور ویلو (Wilo) برند آلمانی با طراحی پیشرفته، موتورهای کارآمد و بدنه چدن یا استنلس استیل است. با گارانتی 1 تا 5 سال و خدمات گسترده در ایران، گزینه‌ای مطمئن و با دوام برای سیستم‌های گرمایشی و سرمایشی است.
پمپ سیرکولاتور خطی ابارا (Ebara)
ساخت کشور:ژاپن
پمپ سیرکولاتور خطی ابارا (Ebara) ساخت ژاپن با بدنه چدن یا استنلس استیل، پروانه مقاوم و موتور کم‌مصرف است. با گارانتی 1 تا 5 سال و خدمات گسترده در ایران، گزینه‌ای مطمئن و با دوام برای سیستم‌های گرمایشی و سرمایشی است.
پمپ سیرکولاتور لئو (LEO)
ساخت کشور:چین
پمپ سیرکولاتور لئو (LEO) ساخت چین با بدنه چدن یا استنلس استیل، پروانه مقاوم و موتور کم‌مصرف است. با گارانتی 1 تا 2 سال و قیمت اقتصادی تا متوسط، گزینه‌ای مناسب برای سیستم‌های گرمایشی و سرمایشی در ایران است.
پمپ سیرکولاتور داب (DAB)
ساخت کشور:ایتالیا
پمپ سیرکولاتور داب (DAB) ساخت ایتالیا با بدنه چدن یا استنلس استیل، پروانه مقاوم و موتور کم‌مصرف است. با گارانتی 1 تا 2 سال و قیمت متوسط تا بالا، گزینه‌ای مطمئن برای سیستم‌های گرمایشی و سرمایشی در ایران است.
پمپ خطی سمنان (Semnan)
ساخت کشور:ایران
پمپ سیرکولاتور سمنان (Semnan) ساخت ایران با بدنه چدن یا استنلس استیل، پروانه مقاوم و موتور کم‌مصرف است. با گارانتی 1 تا 2 سال و قیمت اقتصادی تا متوسط، گزینه‌ای مناسب برای سیستم‌های گرمایشی و سرمایشی در ایران است.
پمپ سیرکولاتور خطی ارس (Aras)
ساخت کشور:ایران
پمپ سیرکولاتور خطی ارس (Aras) ساخت ایران با بدنه با کیفیت و پروانه مقاوم است. با گارانتی 1 سال و قیمت اقتصادی تا متوسط، گزینه‌ای مناسب برای سیستم‌های گرمایشی و سرمایشی در ایران است.
فهرست مطالب

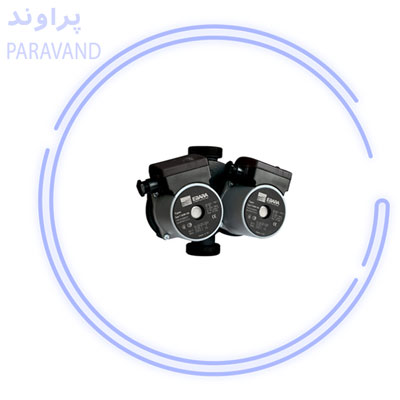

پمپ سیرکولاتور چیست؟
پمپ سیرکولاتور(Circulator pump) به منظور به گردش درآوردن آب در مدارهای بسته مورد استفاده قرار می گیردوازنوع پمپ های گریز از مرکز می باشد. کاربرداین پمپ در سیستم های سرمایش وگرمایش مانندسیستم موتورخانه، شوفاژ، گرمایش از کف و حتی برخی صنایع می باشد . این پمپ در این سیستم ها برای توزیع یکنواخت آب گرم یا سرد در لوله ها یا مصرف کننده ها استفاده می شود این پمپ فشار چندان بالایی در سیستم ایجاد نمی کند وفقط جهت به گردش درآوردن آب مورد استفاده قرار می گیرد.در واقع این پمپ در سیستم های حرارتی وبرودتی نقش قلب تپنده را ایفا می کندو آب را در سیستم به گردش در می آورد وباعث متعادل شدن دمای محیط می شود.
عملکرد پمپ سیرکولاتور
عملکرد پمپ سیرکولاتور رو در ادامه به صورت گام به گام ذکر می کنیم:
- ورود آب به پمپ:منابع آب گرم می تواند هر کدام از مواردی مانند دیگ، هیتر یا سیستم حرارت مرکزی باشد آب از این منابع وارد پمپ می شود و لازم به ذکر است که این مدل پمپ تنها به منظور به گردش درآوردن آب طراحی شده است نه افزایش فشار آب
- چرخش پروانه:پروانه با چرخش خود انرژی مکانیکی را به آب انتقال می دهد و همین انرژی دریافتی سبب حرکت یکنواخت ومداوم آب در لوله ها می شود.
- گردش آب در مدار:گردش آب در این مدار به این صورت است که آب گرم به طرف سیستم هایی مانند شیر آب، رادیاتور، فن‌کویل حرکت می کند وآب سرد برگشتی به طرف هیتر برمی گردد تا دوباره گرم شود همین حرکت مداوم سبب جلوگیری از به هدر رفتن آب می شود.
- کنترل جریان و دما:کنترل پمپ از سه طریق انجام می شود:اگر بخواهیم پمپ فقط در زمان های مشخص کنترل شود از تایمر وترموستات استفاده می کنیم.در روش فعال‌سازی دستی یا از راه دور زمان روشن شدن پمپ توسط کاربر تعیین می شودو یا از طریق سنسور جریان یا دما که به پمپ این قابلیت را می دهد که فقط زمانی که آب حرکت می کند ونیاز به گرمایش دارد فعال وبه صورت خودکار هم خاموش شود.
- بازگشت به منبع :آب سرد دوباره به سمت منبع که همان دیگ یا هیتر می باشد برمی گردد ته دوباره گرم شود همین حرکت مداوم باعث متعادل شدن دمای آب در کل مدار می شود وآب را آماده مصرف نگه می دارد.
قیمت پمپ سیرکوله
یکی از اجزای مهم در سیستم های سرمایش و گرمایشی وآب گرم مصرفی پمپ سیرکوله می باشدونقش اساسی آن به گردش درآوردن آب در این سیستم ها می باشد ویکی از عواملی که هنگام خریدپمپ گردش آب به آن توجه می شود قیمت پمپ سیرکوله می باشد .عوامل تاثیرگذار برقیمت پمپ گردش آب عبارتند از :برند و کشور سازنده،خدمات پس از فروش، توان و ظرفیت پمپ،جنس بدنه و پروانه ،استانداردها وگواهی ها و نوع وکیفیت موتور که در هنگام خرید همه ی این عوامل برقیمت پمپ تاثیر گذار است جهت خرید و استعلام قیمت پمپ سیرکوله با مادر تماس باشید.

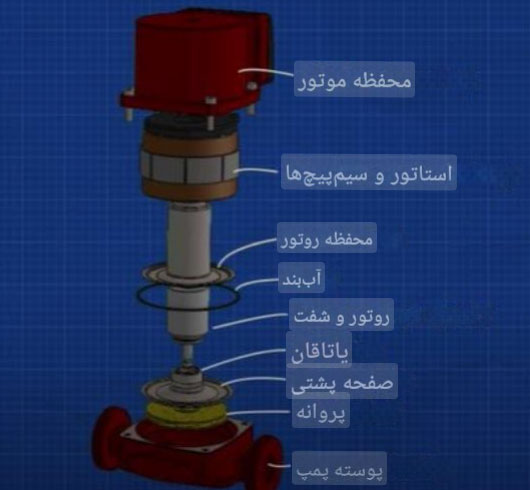

اجزای پمپ سیرکوله
| جزء پمپ | وظیفه | توضیح |
|---|---|---|
| موتور الکتریکی (Motor) | تأمین نیروی محرکه | چرخش پروانه، تک‌فاز یا سه‌فاز، با یا بدون کنترل دور |
| محور (Shaft) | انتقال حرکت | انتقال حرکت چرخشی موتور به پروانه، معمولاً از فولاد ضدزنگ |
| پروانه (Impeller) | ایجاد جریان و هد | انواع بسته، نیمه‌بسته یا باز، متناسب با نوع سیال |
| بدنه پمپ (Pump Casing) | نگهداری و هدایت جریان | چدن، برنج یا فولاد ضدزنگ برای مقاومت در برابر فشار و خوردگی |
| یاتاقان‌ها و بلبرینگ‌ها (Bearings) | کاهش اصطکاک و حمایت محور | حمایت از محور و جلوگیری از سایش |
| مهر و واشرهای آببندی (Seals & Gaskets) | جلوگیری از نشت سیال | مکانیکی یا الاستومری، محافظت از محفظه پمپ |
| ورودی و خروجی (Inlet & Outlet) | هدایت جریان سیال | اتصال پمپ به سیستم لوله‌کشی |

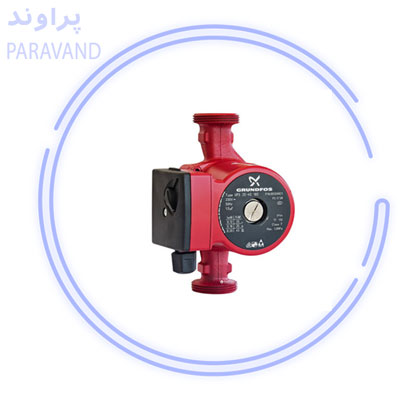

پمپ سیرکولاتور خشک
اگر پمپ سیرکوله را براساس نوع روتور دسته بندی کنیم می توان به پمپ سیرکوله خشک اشاره کرد در این مدل برخلاف پمپ سیرکوله خیس سیال با موتور تماسی نداردوطراحی پمپ به گونه ای است که شافت موتور و پروانه از سیال جدا می‌شوندبا استفاده از سیل مکانیکی این جداسازی انجام می گیرد.ویژگی هایی نظیر طراحی خشک و عدم اصطکاک روتور با سیال باعث راندمان بالاتر این مدل پمپ گردش آب شده است ولی در این مدل پمپ ها میزان ارتعاش صدا بیشتر است وصدای بالاتری تولید میکنند واین به دلیل است که موتور و یاتاقان‌ها در تماس مستقیم با هوا کار میکنند.طراحی خاص روتور و موتور سبب شده که بیشتر در سیستم های بزرگ وصنعتی کاربرد داشته باشد معمولا در سیستم هایی که راندمان انرژی و توان پمپاژ اهمیت بیشتری نسبت به صدای تولیدی داشته باشد.واین نکته قابل ذکر است که این پمپ ها بیشتر مدل خیس پمپ سیرکوله نیازمند نگهداری دوره ای هستند واین به خاطر وجود سیل مکانیکی و یاتاقان ها است در این پمپ ها یاتاقان ها برای جلوگیری از اصطکاک وروانکارشدن نیازمند روغن کاری مجدد هستند.

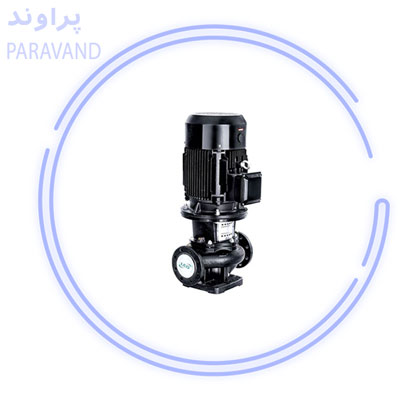

پمپ سیرکولاتور خطی عمودی
طراحی ساختار پمپ سیرکوله خطی عمودی به گونه است که شفت به صورت عمودی قرار گرفته است ومحل قرار گیری الکتروموتور در قسمت بالای پمپ می باشدوطرزقرارگرفتن ورودی وخروجی پمپ به‌صورت هم‌جهت و خطی روی بدنه می باشد وهمین ویژگی سبب شده نصب آن به‌سادگی قرار دادن یک شیر روی خط لوله باشد.جنس بدنه این پمپ ها از جنس چدن می باشد و در مواقعی هم در بعضی از مدل ها جنس بدنه فولاد یا برنج می باشد.شفت پمپ هم که برروی یاتاقان ها سوار می شودازجنس فولاد ضدزنگ یا سرامیک می باشد.درموردسیستم آببندی هم باید گفت که این پمپ ها مجهز به سیل مکانیکی هستند که از نشتی سیال جلوگیری می‌کند.با توجه به نوع طراحی پمپ سیرکوله عمودی در نوع های روتور خیس و روتور خشک در بازار وجود دارند مه هر کدام با توجه به ویژگی ها کاربردهای خاص خود را دارد برای مثال نوع روتور خشک دارای راندمان بالاتربرای دبی و هد بالا در سیستم‌های بزرگ به‌کار می‌روند ونیازمند نگهداری بیشتری هستند.روتور خیس هم کم‌صدا‌تر و کم‌هزینه‌تر در نگهداری و بیشترین کاربردش در ساختمان های تجاری وسیستم تهویه مطبوع است.با توجه به ویژگی های مهم این مدل پمپ سیرکوله خطی عمودی نظیر نصب آسان، صرفه‌جویی در فضا، و قابلیت مدیریت دبی بالا به منظور گردش آب سرد وگرم در ساختمان های تجاری و سیستم های صنعتی کاربرد دارد.
نکات نصب پمپ سیرکوله
برای افزایش طول عمر پمپ سیرکوله و کارکرد بهینه آن در هنگام نصب باید یکسری موارد رو رعایت کنیم که درادامه این موارد رو ذکر می کنم:
- انتخاب محل نصب:محل نصب پمپ باید به گونه ای انتخاب شودکه در نزدیکی منبع آب باشد تا در حدامکان طول لوله مکش کوتاه و جریان پایدارباشد و همچنین پمپ رادر محلی نصب کنید که به دورازگردوغبار ونورخورشید مستقیم باشد وهمچنین در محل مرطوب پمپ را نصب نکنید.در مدل های خطی هم باید فضای لازم برای دسترسی به موتور و اتصال ها وجود داشته باشد.
- وضعیت شفت و تراز بودن:در هنگام نصب باید برای جلوگیری از فشار برروی یاتاقان ها پمپ کاملا تراز باشد.در مورد شفت هم باید به این نکته توجه کرد که شفت نباید تحت فشار و یا انحراف نصب شده باشد زیرا خمیدگی شفت باعث لرزش، صدا و کاهش عمر یاتاقان ها می شود.
- لوله‌کشی و اتصالات:ورودی و خروجی پمپ باید بدون تنش مکانیکی به لوله‌ها متصل شوند.از فلنج یا اتصالات انعطاف‌پذیر (مثلاً کوپلینگ لاستیکی) استفاده شود تا ارتعاشات منتقل نشود.شیرهای قطع و وصل قبل و بعد از پمپ نصب شود تا امکان تعمیر و هواگیری فراهم باشد.
- هواگیری پمپ :قبل از روشن شدن پمپ سعی کنید حتما پمپ را از آب پر وهواگیری کنیدو همچنین شیرهای قطع و وصل قبل و بعد از پمپ نصب شود تا امکان تعمیر و هواگیری فراهم باشد.

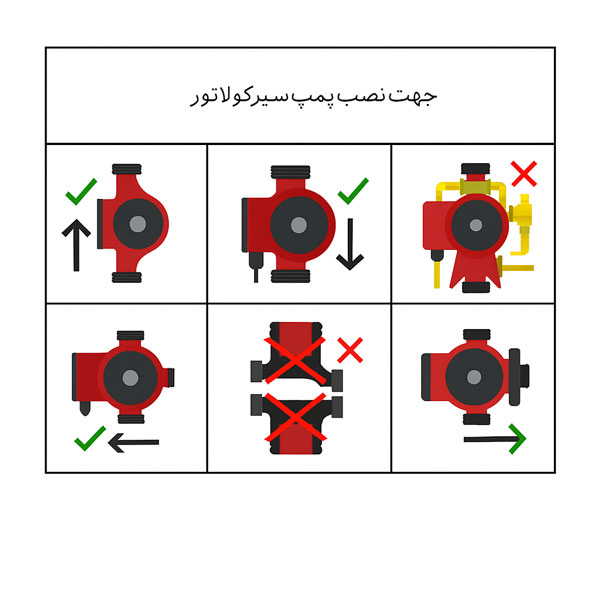

- جهت جریان:جهت جریان همیشه روی بدنه پمپ با فلش مشخص شده است که باید در هنگام نصب در نظر گرفته شود توجه به جهت جریان در هنگام نصب مزیت هایی از جمله کارکرد صحیح پروانه و هد مورد نظر رادارد.
- برق و الکتروموتور:رعایت فاز وولتاژ پمپ باید رعایت شود و مطابق مشخصات پمپ و موتور باشد. سیم کشی هم باید مناسب و بارعایت استانداردهای ایمنی باشد واز محافظ و فیوز مناسب هم استفاده شود.
- ساپورت و تکیه‌گاه:همیشه سعی کنید که پمپ وموتور رو روی پایه ثابت وتکیه گاه محکم قرار دهیدبرای جلوگیری از آسیب به یاتاقان و سیل مکانیکی ها باید لرزش به حداقل برسد.
- تست اولیه:قبل از اینکه پمپ به صورت دائم راه اندازی شودحتما برای مدتی پمپ راروشن و مواردی مانند صدا، لرزش، جریان آب و فشار خروجی روبررسی کنیدودرصورت مشاهده هر گونه مشکلی پمپ را خاموش و نصب دوباره انجام شود.
عیب یابی و تعمیرپمپ سیرکوله
| مشکل | علت‌های احتمالی | راه‌حل عملی |
|---|---|---|
| پمپ کار نمی‌کند | قطع بودن برق – نرسیدن آب به پمپ – بسته بودن شیرها – خرابی مدار الکتریکی | بررسی فیوز و کابل‌ها – اطمینان از باز بودن شیرها – کنترل وجود آب در سیستم – تست و تعویض مدار در صورت نیاز |
| الکتروموتور روشن نمی‌شود | ولتاژ بالاتر یا پایین‌تر از حد مجاز – کشیدن جریان اضافی به علت خرابی مدار | اندازه‌گیری ولتاژ – بررسی سلامت مدار – تعویض مدار یا رله حفاظتی در صورت سوختگی |
| نمایشگر خاموش است | اتصالات الکتریکی شل یا قطع – خرابی خود نمایشگر | سفت کردن و بررسی سیم‌کشی – در صورت نیاز، تعویض نمایشگر |
| صدای زیاد | وجود هوا در پمپ – شل شدن قطعات – خرابی یاتاقان | هواگیری پمپ – محکم کردن اتصالات – بررسی و تعویض یاتاقان‌ها در صورت نیاز |
| نشتی آب | اتصالات و فلنج‌ها ضعیف – خرابی سیل مکانیکی – فشار بالا یا ساپورت ضعیف لوله | محکم کردن فلنج‌ها – تعویض سیل مکانیکی یا قطعات آسیب‌دیده – استفاده از ساپورت مناسب برای لوله‌ها |
| پمپ خاموش نمی‌شود | خرابی یا تنظیم نبودن ترموستات – اتصال کوتاه سیم‌های ترموستات – ایراد در مدار الکتریکی – قرار گرفتن در حالت همیشه روشن | بررسی و تنظیم ترموستات – اصلاح سیم‌کشی – تست مدار و تعویض در صورت خرابی |
| جریان بسیار کم | وجود هوا در خط مکش – سرعت پایین پمپ – انسداد پروانه یا خط مکش – آسیب به پروانه یا رینگ‌ها | هواگیری سیستم – بررسی و تنظیم سرعت پمپ – تمیز کردن پروانه – تعویض قطعات ساییده یا آسیب‌دیده |
| فشار خروجی کم | ولتاژ پایین – سرعت کم پمپ – وجود هوا – سایش قطعات مکانیکی | کنترل ولتاژ – افزایش دور پمپ (در صورت امکان) – هواگیری کامل – تعویض قطعات ساییده |
| اضافه‌بار موتور | سرعت بیش‌ازحد – هد پایین‌تر از مقدار نامی – شفت خمیده یا کاسه‌نمد سفت | کاهش سرعت – تنظیم هد سیستم – تعویض شفت یا تنظیم مجدد کاسه‌نمد |
| ارتعاش شدید | شفت خمیده – یاتاقان خراب – انسداد پروانه – ساپورت ضعیف لوله‌ها – ورود هوا (کاویتاسیون) | تعویض یا تراش شفت – بررسی و تعویض یاتاقان – تمیز کردن پروانه – محکم کردن ساپورت لوله‌ها – حذف هوا از سیستم |
سوالات متداول
پمپ سیرکولاتور که با نام پمپ سیرکوله یا پمپ گردش آب هم شناخته می‌شود، وظیفه به گردش درآوردن آب در سیستم‌های گرمایشی، سرمایشی و تأسیسات ساختمانی را برعهده دارد.
پمپ سیرکولاتور یا همان پمپ گردش آب فقط برای جابه‌جایی آب در مدار بسته طراحی شده است، در حالی که پمپ آب خانگی برای افزایش فشار آب مصرفی در لوله‌کشی استفاده می‌شود.
این پمپ در شوفاژخانه‌ها، سیستم گرمایش از کف، چیلرها، برج‌های خنک‌کننده و مدارهای بسته تأسیساتی به کار می‌رود.
بله، نصب صحیح پمپ سیرکوله بسیار مهم است. جهت قرارگیری محور، نوع اتصال (خطی یا زمینی) و هواگیری مدار باید طبق دستورالعمل فنی رعایت شود.
برند، توان موتور، کلاس عایق حرارتی، جنس پروانه و میزان دبی و هد از مهم‌ترین عوامل تعیین‌کننده قیمت پمپ گردش آب یا سیرکوله هستند.
با نگهداری صحیح، استفاده از آب تمیز و سرویس دوره‌ای، پمپ سیرکولاتور می‌تواند بین 8 تا 12 سال بدون مشکل کار کند.
اگر پمپ گردش آب درست نصب و هواگیری شود، صدای آن بسیار کم است. صدای غیرعادی معمولاً ناشی از هواگرفتگی، بلبرینگ معیوب یا نصب نادرست است.
