برند پمپ دیافراگمی

پمپ دیافراگمی یکی از پرکاربردترین انواع پمپ‌هاست که به دلیل ساختار ساده، مقاومت بالا در برابر خوردگی و قابلیت انتقال سیالات غلیظ، اسیدی یا ساینده، جایگاه ویژه‌ای در صنایع مختلف دارد. این پمپ‌ها با مکش و رانش دقیق سیال، عملکردی مطمئن در شرایط دشوار ارائه می‌دهند و به راحتی می‌توانند بدون آسیب به سیال یا تجهیزات، جریان مداوم و پایدار ایجاد کنند. اگر به دنبال راه‌حلی هستید که هم در انتقال سیالات حساس و هم در کاربری صنعتی سنگین، عملکرد قابل اعتماد داشته باشد، پمپ دیافراگم گزینه‌ای ایده‌آل است.

در این صفحه، تعدادی از برندهای مطرح پمپ دیافراگمی را بر اساس فاکتورهایی مثل کیفیت ساخت و متریال، گارانتی در ایران، دسترسی به قطعات یدکی، میزان فروش، سطح قیمت و ارزش خرید نسبت به عملکرد در بازار ایران امتیازدهی کرده‌ام و در ادامه، عملکرد و ویژگی‌های پمپ دیافراگمی  را به‌طور کامل بررسی کرده‌ام تا شما بتوانید تصمیمی آگاهانه و مناسب برای نیاز خود بگیرید.

برند گراکو هاسکی (Graco Husky) /پراوند

پمپ دیافراگمی گراکو هاسکی (Graco Husky)

ساخت کشور:آمریکا

پمپ دیافراگمی Graco Husky با کیفیت ساخت عالی، دوام بالا و کاربرد گسترده در صنایع، گزینه‌ای مطمئن در بازار ایران است؛ هرچند قیمت آن نسبت به رقبا بالاتر است.

کیفیت ساخت متریال
گارانتی در ایران
دسترسی قطعات
میزان فروش
سطح قیمت
ارزش خرید نسبت به عملکرد
برند (POMKAR)/ پراوند

پمپ دیافراگمی پمکار (POMKAR)

ساخت کشور:ترکیه

پمپ دیافراگمی Pomkar برند ترکیه‌ای با کیفیت ساخت بالا و تنوع مدل و متریال است. مناسب صنایع شیمیایی، غذایی و نفت، با پشتیبانی نمایندگان رسمی در ایران.

کیفیت ساخت متریال
گارانتی در ایران
دسترسی قطعات
میزان فروش
سطح قیمت
ارزش خرید نسبت به عملکرد
برند یامادا (Yamada)/پراوند

پمپ دیافراگمی یامادا (Yamada)

ساخت کشور:ژاپن

پمپ دیافراگمی یامادا (Yamada) برند ژاپنی با کیفیت ساخت بالا و تنوع متریال است، مناسب صنایع شیمیایی، غذایی و نفت با پشتیبانی نمایندگان رسمی در ایران.

کیفیت ساخت متریال
گارانتی در ایران
دسترسی قطعات
میزان فروش
سطح قیمت
ارزش خرید نسبت به عملکرد
برند دیاپمپ (DIAPUMP)/پراوند

پمپ دیافراگمی دیاپمپ (DIAPUMP)

ساخت کشور:ترکیه

پمپ دیافراگمی دیاپمپ (DIAPUMP) برند ترکیه‌ای با کیفیت ساخت بالا و تنوع متریال است، مناسب صنایع شیمیایی، غذایی و نفت با پشتیبانی نمایندگان رسمی در ایران.

کیفیت ساخت متریال
گارانتی در ایران
دسترسی قطعات
میزان فروش
سطح قیمت
ارزش خرید نسبت به عملکرد
برند wilden-logo/پراوند

پمپ دیافراگمی ویلدن (Wilden)

ساخت کشور:انگلیس

پمپ دیافراگمی ویلدن (Wilden) برند آمریکایی با کیفیت ساخت بالا و تنوع متریال است، مناسب صنایع شیمیایی، غذایی و نفت با پشتیبانی نمایندگان رسمی در ایران.

کیفیت ساخت متریال
گارانتی در ایران
دسترسی قطعات
میزان فروش
سطح قیمت
ارزش خرید نسبت به عملکرد
برند Fluimac /پراوند

پمپ دیافراگمی فلویمک (Fluimac)

ساخت کشور:ایتالیا

پمپ دیافراگمی فلویمک (Fluimac) برند ایتالیایی با کیفیت ساخت بالا و تنوع متریال است، مناسب صنایع شیمیایی، غذایی و نفت با پشتیبانی نمایندگان رسمی در ایران.

کیفیت ساخت متریال
گارانتی در ایران
دسترسی قطعات
میزان فروش
سطح قیمت
ارزش خرید نسبت به عملکرد
برند پمپ (RAN) /پراوند

پمپ دیافراگمی ران (RAN)

ساخت کشور:ترکیه

پمپ دیافراگمی ران (RAN) برند ترکیه‌ای با کیفیت ساخت بالا و تنوع متریال است، مناسب صنایع شیمیایی، غذایی و نفت با پشتیبانی نمایندگان رسمی در ایران.

کیفیت ساخت متریال
گارانتی در ایران
دسترسی قطعات
میزان فروش
سطح قیمت
ارزش خرید نسبت به عملکرد
برند پمپ آرگال (Argal) /پراوند

پمپ دیافراگمی آرگال (Argal)

ساخت کشور:ایتالیا

پمپ دیافراگمی آرگال (Argal) برند ایتالیایی با کیفیت ساخت بالا و تنوع متریال است، مناسب صنایع شیمیایی، غذایی و نفت با پشتیبانی نمایندگان رسمی در ایران.

کیفیت ساخت متریال
گارانتی در ایران
دسترسی قطعات
میزان فروش
سطح قیمت
ارزش خرید نسبت به عملکرد
برند پمپ ARO /پراوند

پمپ دیافراگمی آرو (ARO)

ساخت کشور:آمریکا

پمپ دیافراگمی آرو (ARO) برند آمریکایی با کیفیت ساخت بالا و تنوع متریال است، مناسب صنایع شیمیایی، غذایی و نفت با پشتیبانی نمایندگان رسمی در ایران.

کیفیت ساخت متریال
گارانتی در ایران
دسترسی قطعات
میزان فروش
سطح قیمت
ارزش خرید نسبت به عملکرد
برند پمپ ریور ویو (River Wave)/پراوند

پمپ دیافراگمی ریور ویو (River Wave)

ساخت کشور:چین

پمپ دیافراگمی ریور ویو (River Wave) برند چینی با کیفیت ساخت بالا و تنوع متریال است، مناسب صنایع شیمیایی، غذایی و نفت با پشتیبانی نمایندگان رسمی در ایران.

کیفیت ساخت متریال
گارانتی در ایران
دسترسی قطعات
میزان فروش
سطح قیمت
ارزش خرید نسبت به عملکرد

فهرست مطالب

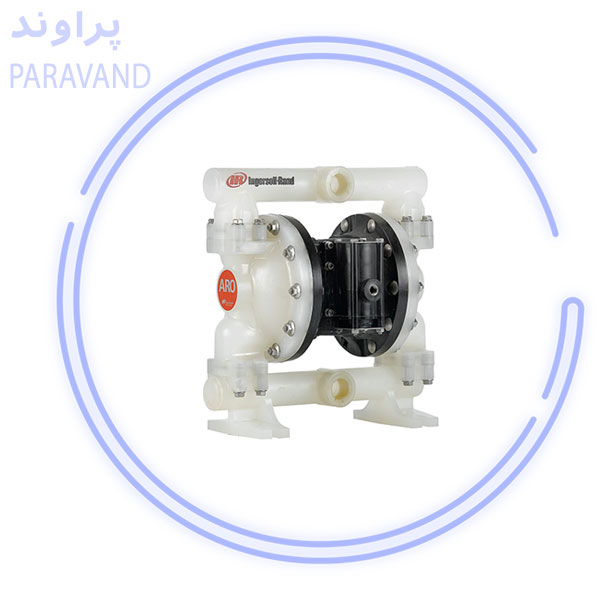

پمپ دیافراگمی چیست؟

پمپ دیافراگمی نوعی از پمپ های جابه جایی مثبت به حساب می آید طراحی این پمپ ها به گونه ای است که برای جابه جایی سیالات (مایعات ویسکوزخورنده و حاوی ذرات جامد) کاربرد دارد این پمپ ها سیال را بدون آسیب جابه جا می کنندواین پمپ ها قادرند جریان یکنواخت و بدون ضربه ایجاد کننداز جمله ویژگی های این مدل پمپ ها عبارتند ازتوانایی انتقال سیالات ویسکوز و خورنده،ایجاد جریان یکنواخت وبدون ضربه ،قابلیت خشک کارکردن،قابلیت نصب افقی و عمودی ونگه داری وتعویض ساده این مدل پمپ کاربرد گسترده ای در صنایع شیمیایی ودارویی،صنایع غذایی ونوشیدنی ،نفت وگاز و…دارد.

پمپ دیافراگمی /پراوند

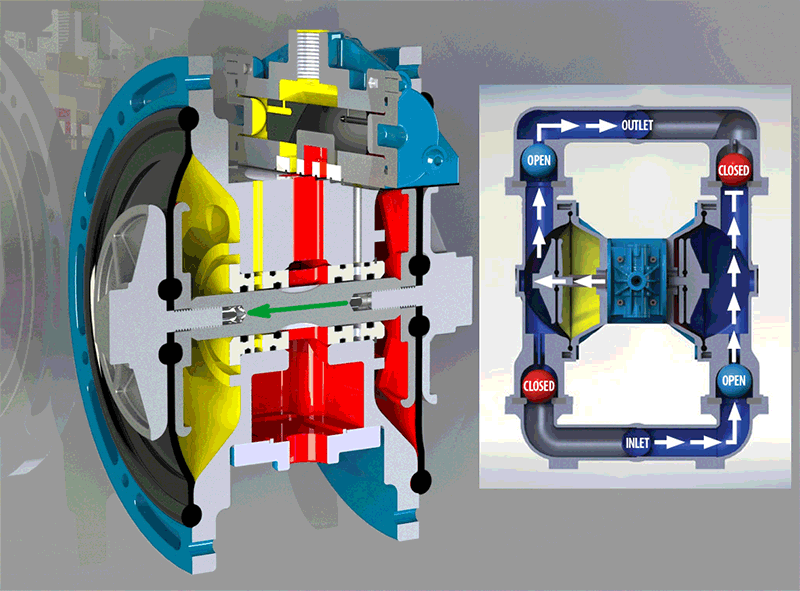

عملکرد پمپ دیافراگمی

عملکرد پمپ دیافراگم  (Diaphragm Pump) بر اساس جابجایی مثبت سیال توسط یک دیافراگم انعطاف‌پذیر است و مراحل آن به صورت زیر است:

مکش :حرکت رفت وبرگشتی دیافراگم سبب مکش وتخلیه سیال می شود به این صورت که وقتی دیافراگم به سمت عقب کشیده می شود باعث افزایش حجم پمپ می شوددر نتیجه همین افزایش حجم پمپ در محفظه پمپ فشار منفی ایجاد می شودو سیال از طریق شیر یکطرفه و مسیر ورودی به داخل پمپ مکش می شود.

تخلیه:تخلیه سیال طی عملکرد  حرکت دیافراگم به سمت جلو وکاهش حجم محفظه وافزایش فشار صورت می گیرد.در اثر این فشارسیال به سمت خروجی و از طریق شیر یکطرفه به سمت خط لوله می رود و تخلیه انجام می شود.

کنترل جریان توسط شیرها:وجود شیرهای یکطرفه در ورودی وخروجی از برگشت سیال جلوگیری می کنندوباعث می شوند سیال فقط در یک جهت حرکت کند.

عملکرد پمپ دیافراگمی/پراوند

اجزای پمپ دیافراگم

جزء پمپ توضیح کوتاه جنس معمول
دیافراگم (Diaphragm) حرکت رفت و برگشتی برای مکش و رانش سیال PTFE، لاستیک مقاوم
بدنه پمپ (Pump Body) محل قرارگیری دیافراگم و مسیر عبور سیال استیل، آلومینیوم، پلاستیک مقاوم
شیرهای یک‌طرفه (Check Valves) کنترل ورود و خروج سیال و ایجاد جریان یک‌طرفه فلز یا پلاستیک مقاوم
مکانیزم محرک دیافراگم (Actuation Mechanism) حرکت دیافراگم توسط هوا یا مکانیک فلز، پلاستیک مقاوم
محفظه محرک (Actuator Chamber) کنترل هوای فشرده یا حرکت مکانیکی دیافراگم فلز یا پلاستیک
اتصالات ورودی و خروجی (Inlet & Outlet Ports) مسیر ورود و خروج سیال فلز یا پلاستیک مقاوم
میله اتصال (Connecting Rod) اتصال دیافراگم به مکانیزم محرک فلز مقاوم
واشرها و اورینگ‌ها (Seals & O-Rings) جلوگیری از نشت سیال و هوا لاستیک، نیتریل، PTFE

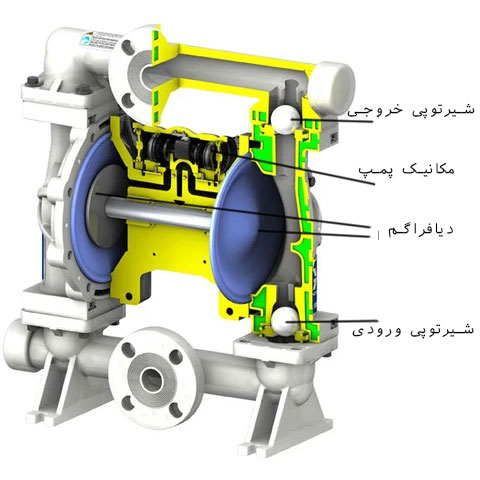

اجزای پمپ دیافراگمی/پراوند

کاربرد پمپ دیافراگم

  • صنایع شیمیایی و پتروشیمی
  • صنایع غذایی و دارویی
  • صنایع رنگ و رزین
  • صنایع آب و فاضلاب
  • صنایع نفت و گاز
  • صنایع تولید مواد معدنی و ساینده
  • کاربردهای آزمایشگاهی و تجهیزات دقیق

ویژگی های پمپ دیافراگمی

این مدل پمپ ویژگی هایی دارد که باعث محبوبیت این پمپ در بین سایر پمپ ها شده است این ویژگی ها عبارتند از :

  • خودمکش بودن:این پمپ قادر است که سیال را حتی وقتی ورودی پمپ خالی از مایع است مکش کند واین به خاطر طراحی خاص دیافراگم و شیرهای یکطرفه است.
  • قابلیت انتقال سیالات خورنده :این مدل پمپ قادر است که سیالات با ویژگی خورندگی را بدون تماس با قسمت های محرک مکانیکی پمپ جابه جا کندزیرا سیال با بخش های  مکانیکی  مانند میل لنگ یا محفظه هوا هیچ تماسی ندارد
  • قابلیت خشک کار کردن:این پمپ قادر است که برعکس پمپ های دنده ای یا سانتریفیوژ مدت زمان مشخصی را بدون سیال کار کند
  • قابلیت انعطاف پذیری در هنگام نصب :این پمپ قابلیت نصب افقی وعمودی ،روی زمین، روی مخزن یا حتی بالاتر از سطح سیال را دارد.
  • جریان یکنواخت وبدون ضربه :مکانیزم حرکت این مدل پمپ براساس حرکت رفت وبرگشتی دیافراگم می باشد و همچنین وجود شیرهای یک طرفه هم سبب انتقال سیال با جریان یکنواخت و ضربان خیلی کم می شودهمین ویژگی باعث انتقال سیالات حساس مانند (مواد دارویی، غذایی یا رنگ) و مایعات مانندلجن یا دوغاب که ذرات جامد معلق درون آن ها وجود دارد می شود.
  • ایمنی بالا در برابر نشتی:چون سیال بدون تماس با بخش محرک انتقال می یابدامکان نشتی کمتر می باشد واین پمپ آببندی ساده ای دارد.

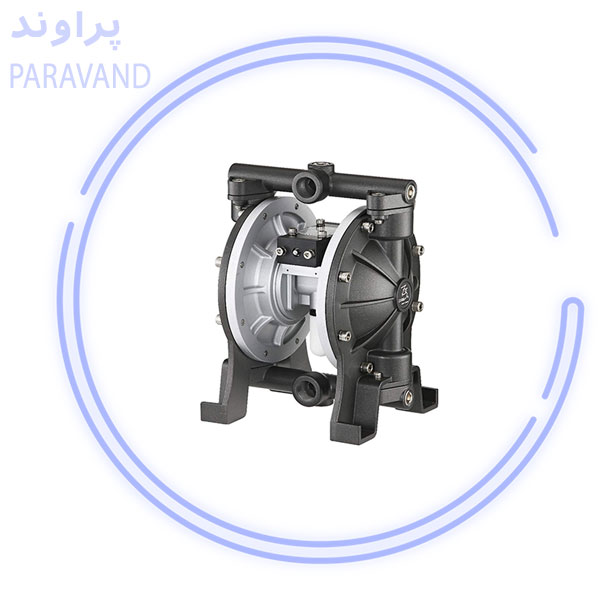

ویژگی های مهم پمپ دیافراگم/پراوند

مقایسه کاربردی انواع پمپ‌های صنعتی

ویژگی دیافراگمی پیستونی سانتریفیوژ پریستالتیک لوب اسکرو دنده‌ای
مکانیسم عملکرد جابجایی مثبت، رفت‌وبرگشتی جابجایی مثبت، پیستونی دینامیکی، دورانی جابجایی مثبت، رولینگ تیوب جابجایی مثبت، دو لوب چرخان جابجایی مثبت، مارپیچی جابجایی مثبت، چرخ دنده
دبی کم تا متوسط زیاد کم تا متوسط متوسط متوسط تا زیاد کم تا متوسط کم تا متوسط
فشار/هد بالا خیلی بالا کم تا متوسط متوسط متوسط متوسط متوسط
نوع سیال قابل انتقال ویسکوز، خورنده، حاوی ذرات ویسکوز بالا، خورنده مایعات کم‌ویسکوز، تمیز ویسکوز متوسط، مواد غذایی ویسکوز متوسط، حساس ویسکوز بالا، بدون ذرات بزرگ ویسکوز متوسط، بدون ذرات بزرگ
توانایی کار خشک معمولاً امکان دارد (کوتاه‌مدت) معمولاً خیر خیر بله، محدود خیر خیر خیر
جریان خروجی ضربانی، با دمپر تقریباً یکنواخت ضربانی یکنواخت ضربانی نسبتاً یکنواخت یکنواخت یکنواخت
دقت و کنترل جریان بالا خیلی بالا کم متوسط متوسط متوسط متوسط
مقاومت در برابر خوردگی و سایش بالا با انتخاب جنس مناسب بالا متوسط بالا (تیوب قابل تعویض) متوسط بالا متوسط
نگهداری و تعمیرات ساده، قطعات مصرفی محدود پیچیده‌تر، نیاز به سرویس دوره‌ای ساده، نیاز به روانکاری خیلی ساده، تیوب قابل تعویض متوسط متوسط ساده
هزینه/ارزش خرید متوسط بالا کم تا متوسط متوسط متوسط بالا متوسط

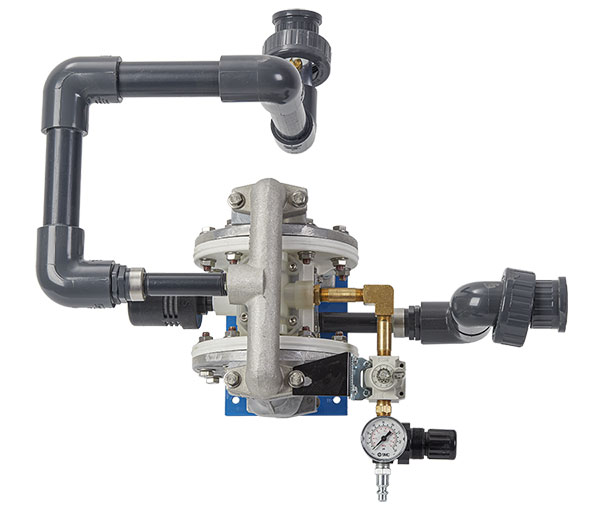

نصب پمپ دیافراگم

برای بالا بردن کارایی پمپ و جلوگیری از آسیب به پمپ بهتر است در هنگام نصب پمپ به موارد مهم زیر توجه کنیم:

  • محل نصب مناسب :در هنگام نصب پمپ سعی کنید پمپ را برروی سطح صاف ،خشک و محکم،دور از از گرد وغبار و همچنین از نصب در محیط های خیلی مرطوب هم خودداری کنید.در مدل ها بادی این پمپ  بهتر است محیط نصب دارای تهویه مناسب باشد.
  • اتصالات ورودی و خروجی:توجه کنید که مسیر ورودی باید کوتاه ،مستقیم و با قطر مناسب باشد تا پمپ به راحتی بتواند سیال را مکش کند.
  • هوای فشرده (در مدل‌های بادی):در پمپ های دیافراگمی بادی بهتر است از فیلتر هوا، رگولاتور و روانکار (FRL Unit) استفاده شود. کیفیت هوا در پمپ های دیافراگمی بادی از اهمیت بالایی برخوردار است زیرا که این پمپ ها با هوای فشرده کار می کنند پس استفاده از این سه قطعه بسیار مهم است
  • جهت نصب:امکان نصب پمپ به صورت افقی وعمودی برای این مدل پمپ وجود داردو این مدل پمپ انعطاف پذیری بالایی برای نصب دارد ولی بهتر است خروجی پمپ به سمت بالا باشدتا هواگیری بهتر انجام شود
  • راه‌اندازی اولیه:بهتر است قبل از روشن کردن پمپ تمامی اتصالات ورودی وخروجی را بررسی کنید و هواگیری را انجام دهید تا پمپ بهتر سیال را مکش کند.
  • نکات ایمنی در نصب:در هنگام نصب پمپ را در محل هایی نظیر منابع حرارتی یا جرقه‌زا قرار ندهید،جنس بدنه و دیافراگم باید متناسب با سیال مورد نظر باشد برای مثال سیالات خورنده جنس بدنه ودیافراگم بایداز مواد ضد خوردگی باشد.

نصب پمپ دیافراگم /پراوند

عوامل مؤثر بر قیمت پمپ دیافراگمی

یکی از مواردی که در خریدپمپ دیافراگمی به آن توجه می شود قیمت پمپ دیافراگم می باشد قیمت پمپ به عواملی مانند :برند و کشور سازنده،میزان تقاضا و شرایط بازار،جنس بدنه و متریال دیافراگم،نوع محرک (بادی یا برقی)،ظرفیت دبی و سایز پمپ،مقاومت شیمیایی و نوع سیال قابل انتقال،لوازم جانبی و قابلیت های اضافی پمپ بستگی دارد.پس در هنگام خرید پمپ دیافراگم توجه به این موارد برای انتخابی آگاهانه ضروری است.

عیب یابی پمپ دیافراگم

مشکل علت احتمالی راه‌حل
پمپ مکش ندارد یا دبی کم است دیافراگم پاره یا فرسوده، گرفتگی یا خرابی شیرهای یک‌طرفه، نشتی یا انسداد در لوله ورودی تعویض دیافراگم، تمیز کردن یا تعویض شیرها، بررسی و رفع نشتی یا گرفتگی لوله ورودی
صدای غیرعادی هنگام کار وجود هوا یا ذرات جامد در سیال، اتصالات شل هواگیری سیستم، تمیز کردن مسیر سیال، محکم کردن اتصالات
نشتی از بدنه پمپ خرابی اورینگ‌ها یا دیافراگم، شل بودن پیچ‌ها و بست‌ها تعویض اورینگ یا دیافراگم، سفت کردن پیچ‌ها و بست‌ها
پمپ روشن نمی‌شود (مدل بادی) فشار هوای ناکافی، انسداد مسیر هوا، خرابی سوپاپ هوا یا محفظه محرک تنظیم فشار، بررسی و تمیز کردن مسیر هوا، تعمیر یا تعویض سوپاپ
کاهش ناگهانی فشار خروجی نشتی در مسیر خروجی، گرفتگی در مسیر ورودی، آسیب‌دیدگی دیافراگم بررسی مسیر خروجی، رفع گرفتگی ورودی، تعویض دیافراگم

تعمیر و نگهداری پمپ دیافراگم

برای افزایش کارایی پمپ و افزایش طول عمر پمپ بهتر است بررسی دوره ای پمپ را انجام دهید و مواردی زیر را حتما بررسی کنید.

  • بررسی دیافراگم:در این مدل پمپ ها دیافراگم جزو قطعات اصلی ومهم می باشد که در بازرسی دوره ای باید بررسی شود ودر صورت مشاهده ترک یا تغییر شکل عوض شود.
  • تمیزکاری شیرهای یکطرفه:اگر این شیرهای یکطرفه تمیز نشود ممکن است با ذرات جامد یا رسوب دچار گرفتگی شودپس بهتر است برای عملکرد بهتر پمپ هر چند وقت یکبار تمیز شود.
  • بررسی اتصالات ورودی وخروجی :اتصالات ورودی وخروجی پمپ باید محکم و بدون نشتی باشدوگرنه پمپ دچار نشتی و کاهش دبی وفشار می شود.
  • جلوگیری از فشار بیش از حد:فشار و دبی کاری باید متناسب با ظرفیت پمپ باشد در غیر این صورت دیافراگم ممکن است دچار پارگی شود.
  • تأمین هوای فشرده تمیز (در مدل‌های بادی):برای افزایش طول عمر قطعات داخلی بهتر است از فیلتر هوا استفاده کنیم زیرا وجود روغن و رطوبت در هوای فشرده ممکن است باعث کم شدن عمر قطعات داخلی شود.



سوالات متداول

پمپ دیافراگمی چیست و چگونه کار می‌کند؟

پمپ دیافراگمی با حرکت رفت‌وبرگشتی دیافراگم، سیال را مکش و رانش می‌کند. این مکانیسم اجازه می‌دهد سیالات غلیظ، دارای ذرات یا خورنده بدون تماس با بخش‌های محرک منتقل شوند.



چه تفاوتی بین پمپ دیافراگمی بادی و برقی وجود دارد؟

مدل بادی (پنوماتیک) با هوای فشرده کار می‌کند و ایمن در محیط‌های انفجاری است، در حالی که مدل برقی دارای موتور الکتریکی است و برای جریان‌های مداوم و فشار بالاتر مناسب‌تر است.



چه سیالاتی را می‌توان با پمپ دیافراگمی منتقل کرد؟

سیالات ویسکوز، خورنده، دارای ذرات جامد، مواد غذایی و شیمیایی حساس به حرارت یا فشار.

چگونه دبی و فشار خروجی پمپ را کنترل کنیم؟

در مدل‌های پنوماتیک با تنظیم فشار هوا و نصب پالسیشن دمپر، و در مدل‌های برقی با شیرهای کنترل و تنظیم دور موتور.



چگونه طول عمر دیافراگم را افزایش دهیم؟

انتخاب جنس مناسب دیافراگم، جلوگیری از کار خشک طولانی، نگهداری منظم و بررسی دوره‌ای دیافراگم.

آیا پمپ دیافراگمی می‌تواند خشک کار کند؟

بله، برخی مدل‌ها می‌توانند برای مدت کوتاه بدون سیال کار کنند بدون آسیب به دیافراگم.



چه عواملی باعث کاهش دبی یا فشار پمپ می‌شوند؟

گرفتگی مسیر ورودی/خروجی، فرسودگی دیافراگم، نشتی اتصالات، فشار هوای ناکافی یا خرابی شیرهای یک‌طرفه.

چگونه می‌توان جریان خروجی را یکنواخت کرد؟

با استفاده از پالس دمپر، منبع انبساط یا طراحی دو دیافراگمی با همپوشانی سیکل‌ها، جریان خروجی تقریباً یکنواخت می‌شود.
