پمپ دنده ای آرافن (Arafan)
ویژگیهای کلی پمپ دنده ای آرافن (Arafan):
- برند آرافن (Arafan)
ساخت کشور ایران
نوع پمپ: دنده خارجی (External Gear Pump) با عملکرد جابجایی مثبت
فشار کاری مداوم تا ۲۵۰ بار و فشار لحظهای تا ۲۷۵ بار
بازه دبی: از حدود ۱ تا ۱۱۵ لیتر در دقیقه متناسب با مدل و سری پمپ، مناسب برای کاربردهای سبک تا صنعتی
مناسب برای سیالات هیدرولیکی با ویسکوزیته متوسط
بدنه مقاوم از چدن (Cast Iron) با درپوش و فلنچ چدنی
آببندی با NBR یا Viton برای مقاومت در برابر حرارت و سایش
طراحی فشرده و وزن مناسب برای نصب در انواع سیستمهای هیدرولیک
دارای سریهای متنوع (PM، PLO، PLA) برای کاربردهای مختلف صنعتی و کشاورزی
ساخت داخل، با دسترسی آسان به قطعات یدکی و خدمات پس از فروش

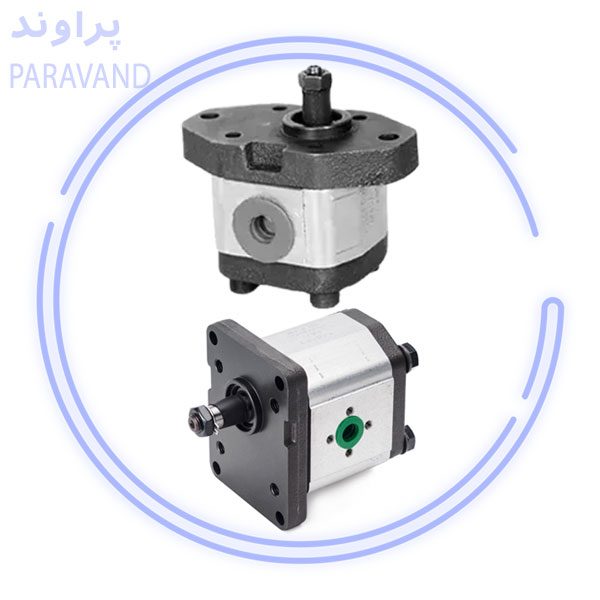

معرفی پمپ دنده ای آرافن (Arafan)
شرکت آرافن نائین (Arafan Naein Co.) یکی از تولیدکنندگان باسابقه و معتبر ایرانی در زمینه ساخت تجهیزات هیدرولیکی بهویژه پمپهای دندهای است. این شرکت با بهرهگیری از فناوری روز، استانداردهای بینالمللی و استفاده از متریال باکیفیت، توانسته جایگاه قابلاعتمادی در صنایع داخلی و حتی بازارهای منطقهای به دست آورد. محصولات آرافن در حوزههای مختلفی مانند ماشینآلات صنعتی، تجهیزات کشاورزی و سیستمهای هیدرولیک به کار میروند و بهدلیل طراحی مهندسی دقیق، دوام بالا و خدمات پس از فروش مناسب، یکی از گزینههای محبوب در میان مصرفکنندگان ایرانی محسوب میشوند.پمپ دندهای آرافن (Arafan Gear Pump) از نوع جابجایی مثبت و معمولاً از نوع دنده خارجی است که در هر دور، حجم مشخصی از سیال را منتقل میکند و جریان یکنواختی ایجاد مینماید. بدنه این پمپها عمدتاً از چدن مقاوم ساخته شده و برای فشارهای کاری بالا (تا حدود ۲۵۰ بار) و دبیهای متنوع بین ۳۰ تا ۱۱۵ لیتر در دقیقه طراحی شدهاند. آرافن این پمپها را در سریهای مختلف مانند PM، PLO و PLA عرضه میکند تا متناسب با نیاز صنایع گوناگون مورد استفاده قرار گیرند. دوام بالا، قابلیت اطمینان در شرایط کاری سنگین، آببندی دقیق با استفاده از NBR یا Viton و کارایی مناسب در سیستمهای هیدرولیک، از ویژگیهای شاخص پمپهای دندهای آرافن است.
فهرست مطالب
انواع سری های رایج پمپ دنده ای آرافن (Arafan)

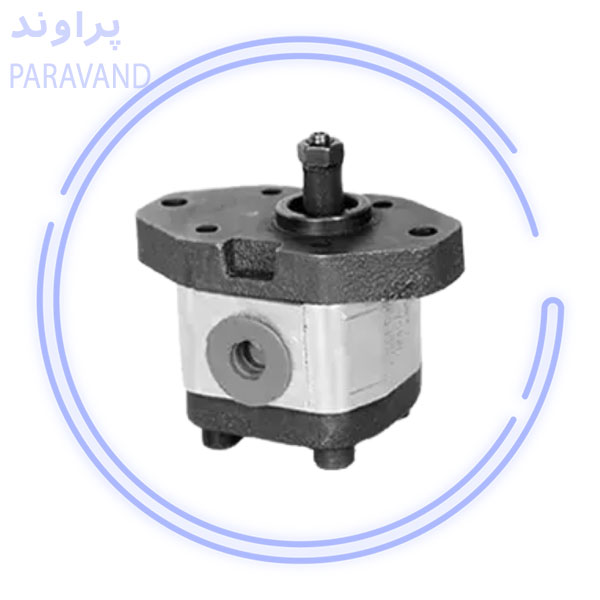

پمپ دنده ای آرافن سری PM
پمپ دندهای آرافن سری PM نمونهای از پمپهای دندهای جابجایی مثبت این برند ایرانی است که برای انتقال سیالات با ویسکوزیته متوسط طراحی شده است. این سری با بدنه مقاوم و ساختار مهندسیشده، عملکرد پایدار و دوام طولانیمدت را در سیستمهای هیدرولیک مختلف تضمین میکند. با تولید داخلی و کیفیت قابل اعتماد، پمپهای سری PM انتخابی مناسب برای صنایع سبک، کشاورزی و ماشینآلات صنعتی به شمار میآیند.
این پمپ دارای محدوده دبی 0.5 تا 1.5 لیتر بر دقیقه و حداکثر فشار کاری 250 بار است و قطر ورودی و خروجی آن 1/4 اینچ میباشد. طراحی دقیق دندهها و آببندی مناسب باعث ایجاد جریان یکنواخت و نصب آسان شده و بهرهبرداری طولانیمدت بدون مشکل را برای کاربران فراهم میکند. این ویژگیها، سری PM را به گزینهای کارآمد و اقتصادی برای کاربردهای هیدرولیکی سبک و متوسط تبدیل کرده است.
جدول مشخصات فنی پمپ دنده ای آرافن سری PM
| مشخصه فنی | توضیح |
|---|---|
| ساخت کشور | ایران |
| مدل | سری PM |
| محدوده دبی | از 0.5 تا 1.5 لیتر بر دقیقه |
| حداکثر فشار کاری | 250 بار |
| حداکثر قطر ورودی | 1/4 اینچ |
| حداکثر قطر خروجی | 1/4 اینچ |
| نوع پمپ | دندهای جابجایی مثبت (External Gear Pump) |
| موارد کاربرد | سیستمهای هیدرولیک سبک، صنایع صنعتی و کشاورزی با سیالات ویسکوزیته متوسط |

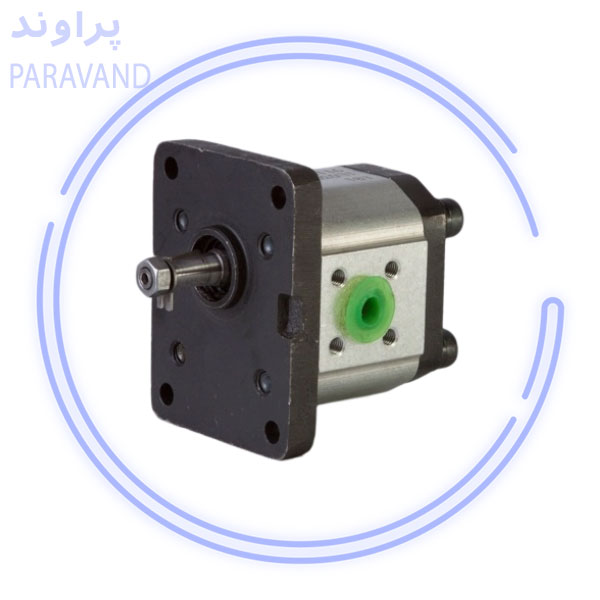

پمپ دنده ای آرافن سری PLO
پمپ دندهای آرافن سری PLO یکی از سریهای پمپ دندهای جابجایی مثبت برند آرافن است که برای انتقال سیالات با ویسکوزیته متوسط تا بالا طراحی شده است. این پمپ با ساختار مقاوم و کیفیت ساخت بالا، عملکرد پایدار و دوام طولانیمدت را در سیستمهای هیدرولیک صنعتی و کشاورزی تضمین میکند. تولید داخلی و طراحی استاندارد آن، سری PLO را به گزینهای قابل اعتماد برای صنایع داخلی تبدیل کرده است.
سری PLO دارای محدوده دبی 1.5 تا 10 لیتر بر دقیقه و حداکثر فشار کاری 275 بار است. قطر ورودی و خروجی آن به ترتیب 1/2 و 3/8 اینچ میباشد. طراحی دقیق دندهها و آببندی استاندارد باعث ایجاد جریان یکنواخت، نصب آسان و بهرهبرداری طولانیمدت بدون مشکل میشود. این ویژگیها، سری PLO را برای کاربردهای صنعتی و ماشینآلات کشاورزی با فشار متوسط بسیار مناسب کرده است.
جدول مشخصات فنی پمپ دنده ای آرافن سری PLO
| مشخصه فنی | توضیح |
|---|---|
| ساخت کشور | ایران |
| مدل | سری PLO |
| محدوده دبی | از 1.5 تا 10 لیتر بر دقیقه |
| حداکثر فشار کاری | 275 بار |
| حداکثر قطر ورودی | 1/2 اینچ |
| حداکثر قطر خروجی | 3/8 اینچ |
| نوع پمپ | دندهای جابجایی مثبت (External Gear Pump) |
| موارد کاربرد | سیستمهای هیدرولیک صنعتی، ماشینآلات کشاورزی و تجهیزات فشار متوسط |

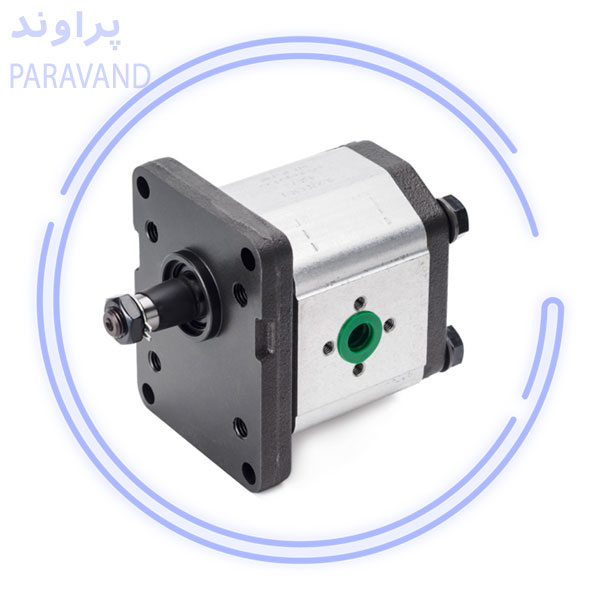

پمپ دندهای آرافن سری PLA
پمپ دندهای آرافن سری PLA یکی از پمپهای دندهای جابجایی مثبت این برند ایرانی است که برای کاربردهای صنعتی با دبی بالا طراحی شده است. این سری با بدنه چدنی مقاوم و طراحی دقیق دندهها، جریان یکنواخت و عملکرد پایدار را در سیستمهای هیدرولیک بزرگ تضمین میکند. ساخت داخلی و کیفیت بالای قطعات، دوام طولانی و کارکرد مطمئن در شرایط صنعتی را فراهم میکند، و سری PLA را به گزینهای مناسب برای صنایع مختلف مانند نفت، گاز، پتروشیمی، غذایی و شیمیایی تبدیل کرده است.
این پمپ دارای محدوده دبی ۳۰ تا ۱۱۵ لیتر بر دقیقه و فشار کاری مداوم تا حدود ۲۵۰ بار است. حجم جابجایی آن بین ۲۰ تا ۷۶.۶ سیسی در هر دور متغیر بوده و سرعت دور مجاز بین ۵۰۰ تا ۳۰۰۰ RPM میباشد. طراحی استاندارد و آببندی دقیق، نصب آسان، عملکرد یکنواخت و بهرهبرداری طولانیمدت بدون مشکل را تضمین میکند و امکان استفاده از آن در سیستمهای هیدرولیک بزرگ صنعتی با فشار متوسط تا بالا فراهم شده است.
جدول مشخصات فنی پمپ دندهای آرافن سری PLA
| مشخصه فنی | توضیح |
|---|---|
| ساخت کشور | ایران |
| مدل | سری PLA |
| محدوده دبی | از ۳۰ تا ۱۱۵ لیتر بر دقیقه |
| حجم جابجایی (Displacement) | ۲۰ تا ۷۶٫۶ سیسی در هر دور |
| حداکثر فشار کاری مداوم | ≈ ۲۵۰ بار |
| حداکثر فشار ضربهای / موقت | ≈ ۲۷۵ بار |
| حداکثر سرعت دور (RPM) | ۳۰۰۰ دور بر دقیقه |
| حداقل سرعت دور (RPM) | ۵۰۰ دور بر دقیقه |
| جنس بدنه/فلنچ | چدن (Cast Iron) |
| نوع پمپ | دندهای جابجایی مثبت (External Gear Pump) |
قیمت پمپ دندهای آرافن (Arafan)
قیمت پمپ دندهای آرافن (Arafan) به چند عامل کلیدی بستگی دارد که در تصمیمگیری برای خرید بسیار مهم هستند. نخست، مدل و سری پمپ (PM، PLO، PLA و …) تعیینکننده دبی، فشار کاری و حجم جابجایی است و طبیعتاً مدلهای با دبی و فشار بالاتر قیمت بالاتری دارند. دوم، جنس بدنه و دندهها نقش مهمی در هزینه دارد؛ پمپهایی با بدنه چدن نسبت به مدلهای برنجی یا استنلس استیل ارزانتر هستند، در حالی که جنس مقاومتر طول عمر و مقاومت در برابر سیالات خورنده را افزایش میدهد. سوم، میزان پیچیدگی و تجهیزات جانبی مانند پکینگها، آببندیهای ویژه و اتصالات، بر قیمت تأثیر میگذارد. علاوه بر این، هزینه تولید داخلی، نرخ ارز، حملونقل و خدمات پس از فروش نیز در قیمت نهایی نقش دارند و باعث میشوند قیمت پمپهای آرافن بسته به سفارش و کاربرد متفاوت باشد.
راهنمای تعمیر و نگه داری پمپ دنده ای Arafan
- آمادهسازی و نصب اولیه:قبل از راهاندازی پمپ دندهای آرافن، اطمینان حاصل کنید که محل نصب کاملاً تخت، محکم و بدون لرزش باشد. پایه نامناسب یا کوپلینگ غیراستاندارد میتواند سبب خزش شفت، لرزش و آسیب به یاتاقانها و دندهها شود. همچنین سیال هیدرولیک مورد استفاده باید مطابق با مشخصات فنی پمپ باشد؛ ورود ذرات بزرگ یا سیال با ویسکوزیته نامناسب میتواند سایش سریع دندهها و کاهش عمر مفید پمپ را به دنبال داشته باشد. نصب یک صافی مکش (Strainer) برای جلوگیری از ورود ذرات به محفظه پمپ توصیه میشود.
- نگهداری روزانه:در استفاده روزانه، سطح بیرونی پمپ را برای نشتی روغن، لرزش غیرعادی یا صدای غیرمعمول بررسی کنید. کاهش جریان یا افزایش فشار نیز میتواند نشانه اولیه خرابی یاتاقان یا سایش داخلی باشد. این بررسیهای ساده و منظم کمک میکنند مشکلات پیش از گسترش شناسایی و رفع شوند و عمر پمپ افزایش یابد.
- نگهداری هفتگی و ماهانه:به صورت هفتگی یا ماهانه، بیرون پمپ را تمیز کرده و اتصالات، پیچها و فلنجها را بررسی و سفت کنید. صافی مکش و فیلترها را پاکسازی یا در صورت لزوم تعویض کنید، زیرا گرفتگی مسیر مکش میتواند سبب کاویتاسیون و ورود هوا به پمپ شود. همچنین یاتاقانها و شفت پمپ را از نظر لرزش و صدا بررسی کنید تا هر گونه ایراد احتمالی قبل از آسیب جدی شناسایی شود.
- نگهداری فصلی و بازدید داخلی:هر سه تا شش ماه، در صورت امکان، قاب پمپ را باز کرده و دندهها، یاتاقانها و شفت را بررسی کنید. افزایش فاصله بین دندهها و بدنه باعث کاهش کارایی و جریان میشود. آببندیها (پکینگ، اورینگها و شفت سیلها) را از نظر ترک یا فرسودگی کنترل و در صورت نیاز تعویض کنید تا نشتی داخلی کاهش یابد.
- نکات مهم در تعمیر و تعویض قطعات:هنگام تعمیر پمپ، از قطعات اصلی یا با کیفیت بالا استفاده کنید. دندهها، یاتاقانها و شفت نقش حیاتی در عملکرد پمپ دارند. تمامی قطعات را قبل از نصب مجدد پاکسازی کنید و شیارها و فاصله بین دندهها و بدنه را بررسی کنید. همراستایی دقیق شفت و کوپلینگ با موتور اهمیت ویژهای دارد، زیرا عدم همراستایی باعث فشار اضافی روی یاتاقانها و خرابی زودهنگام میشود. قبل از راهاندازی پمپ، محفظه را با سیال پر کنید تا از خشککاری جلوگیری شود.
- علائم هشدار و اقدامات اولیه:کاهش جریان یا فشار خروجی، صدای غیرعادی یا لرزش و افزایش دمای بدنه از مهمترین علائم هشدار هستند. کاهش جریان یا فشار معمولاً به دلیل سایش دندهها، گرفتگی مسیر مکش یا نشتی داخلی رخ میدهد. صدای غیرمعمول یا لرزش میتواند ناشی از خرابی یاتاقان، کوپلینگ نامناسب یا ورود ذرات باشد. افزایش دما معمولاً به دلیل ویسکوزیته نامناسب، جریان ضعیف یا گرفتگی مدار ایجاد میشود. در صورت مشاهده این علائم، بلافاصله پمپ را متوقف کرده و بررسیهای لازم را انجام دهید تا از آسیب جدی جلوگیری شود.
دسترسی قطعات یدکی پمپ دنده ای Arafan
دسترسی به قطعات یدکی برای آرافن در ایران در وضعیت مناسبی قرار دارد؛ شرکت آرافن نائین تولیدکننده داخلی است و تقریباً اکثر قطعات اصلی پمپ‑های دندهای آن در بازار داخل پیدا میشود. با این حال، چند نکته مهم وجود دارد: چون پمپها در کاربردهای صنعتی و هیدرولیکی به کار میروند، تأمین قطعات تخصصی مانند دندهها، شفتها یا پکینگهای خاص ممکن است با تأخیر همراه باشد؛ همچنین در برخی موارد ممکن است قطعات مرتبط با سریهای خاص یا حجم جابجایی کمتر رایجتر، موجودی کمی داشته باشند. بنابراین در زمان سفارش، بهتر است شماره فنی دقیق قطعه، مدل پمپ، سری، و تاریخ تولید را مشخص کنید و از نمایندگی رسمی یا تأمینکننده معتبر درخواست موجودی و زمان تحویل نمایید.
همین حالا با ما در تماس باشید
تیم حرفهای ما شما را در انتخاب و خرید پمپ مناسب نیازتان راهنمایی میکند و در کنار آن، خدمات تعمیر و نگهداری پمپ شما را با بالاترین کیفیت ارائه میدهد. اعتماد شما، تضمین کیفیت محصولات و خدمات ماست.
سوالات متداول پمپ دنده ای آرافن (Arafan)
پمپ دندهای آرافن از نوع پمپهای دنده خارجی (External Gear Pump) است که با درگیر شدن دو چرخ دنده درون محفظه، سیال را از قسمت مکش به قسمت فشار منتقل میکند.در این پمپها فاصله میان دندهها و بدنه بسیار کم است و این طراحی باعث میشود جریان یکنواخت ایجاد شود و جابجایی مثبت انجام شود.
برای انتخاب مدل مناسب باید به چند پارامتر کلیدی توجه کنید: محدوده دبی (لیتر بر دقیقه)، حداکثر فشار کاری، قطر ورودی و خروجی و ویسکوزیته سیال مصرفی. همچنین مطمئن شوید که مدل انتخابی با شرایط کاری شما از لحاظ سرعت شفت، جهت چرخش و نوع اتصال (فلنج یا رزوه) سازگار است.
سیالی که در این نوع پمپها استفاده میشود باید فاقد ذرات معلق بزرگ باشد، چون پمپهای دنده خارجی به ورود ذرات حساس هستند.همچنین ویسکوزیته سیال باید در بازه مجاز مدل باشد و پمپ نباید برای مدت طولانی “خشک” (بدون سیال) کار کند چون روانکاری دندهها و بلبرینگها مهم است؛در صورت استفاده از سیال با ویسکوزیته خیلی بالا یا خیلی پایین، کارایی پمپ کاهش یافته یا عمر آن کوتاه میشود.
اگر جریان خروجی کاهش یابد یا فشار کاری پایینتر از حد استاندارد شود، احتمال دارد سایش بین دندهها یا بدنه افزایش یافته باشد. همچنین صدای غیرعادی یا لرزش زیاد، گرم شدن بیش از حد بدنه، یا نشتی از محفظه میتوانند نشانهای از خرابی یاتاقان، ورود ذرات یا همراستایی ناصحیح کوپلینگ باشند. این علائم در منابع عمومی نگهداری پمپهای دنده مطرح شدهاند.
روزانه: بررسی بصری دستگاه، کنترل فشار و جریان، نشتی و لرزش.
هفتهای یا ماهانه: تمیزکاری پمپ، بررسی فیلتر مکش، سفتکردن اتصالات، بررسی یاتاقانها.
فصلی یا هر ۳–۶ ماه: باز کردن قاب، بررسی دندهها، تعویض آببندیها، اطمینان از همراستایی شفت و موتور. این اقدامات به افزایش عمر پمپ کمک میکند.
