انواع الکتروموتور
الکتروموتور یکی از اساسی‌ترین اجزای دنیای صنعت و زندگی روزمره است که نقش آن فراتر از یک وسیله ساده برای تولید حرکت می‌باشد. این تجهیز الکتریکی با تبدیل انرژی الکتریکی به انرژی مکانیکی، نیروی محرکه مورد نیاز ماشین‌آلات، پمپها، کمپرسورها، نوار نقالهها و حتی لوازم خانگی را فراهم میکند. اهمیت الکتروموتور در این است که علاوه بر بازدهی بالا، قابلیت کارکرد مداوم و تطبیق‌پذیری با شرایط کاری متنوع را دارد. از صنایع سنگین نظیر فولاد و سیمان گرفته تا بخش‌های ظریف‌تر مانند تجهیزات پزشکی و تهویه مطبوع، همگی به عملکرد قابل اعتماد الکتروموتورها وابسته‌اند. انتخاب درست این دستگاه بر اساس توان، نوع تغذیه، شرایط محیطی و راندمان، می‌تواند هزینه‌های انرژی را کاهش دهد و عمر مفید سیستم را افزایش دهد. به همین دلیل شناخت ساختار، انواع و معیارهای انتخاب الکتروموتور، گامی مهم در بهره‌برداری بهینه و پایدار از این منبع حرکت ارزشمند است.

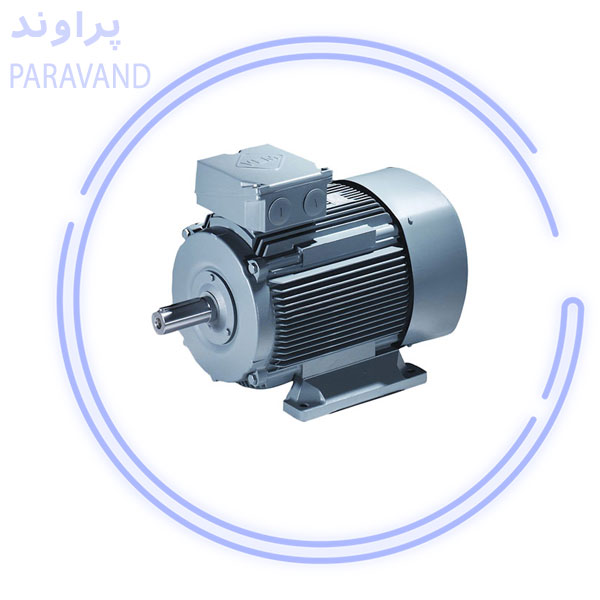

الکتروموتور معمولی

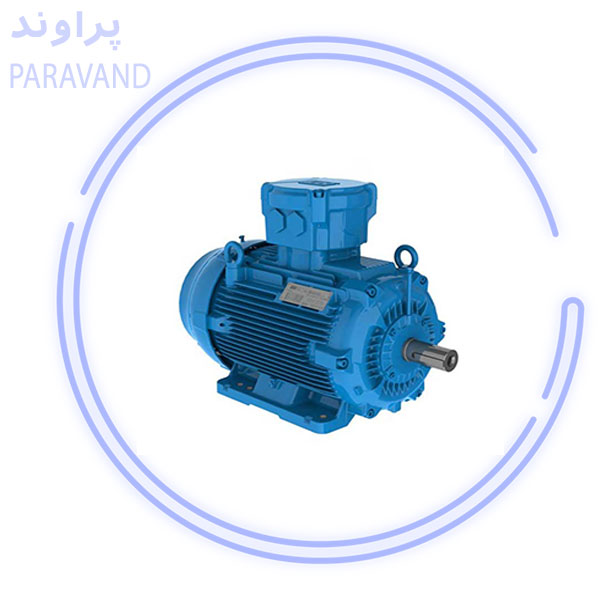

الکتروموتور ضد انفجار

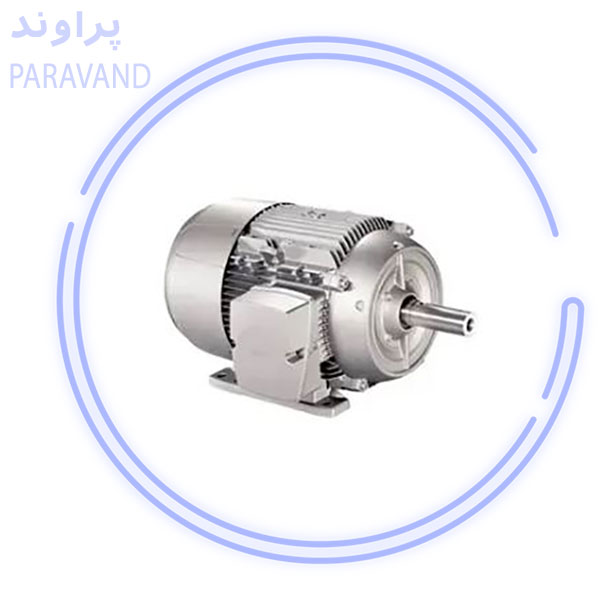

الکتروموتور دالاندر
الکتروموتور کولری

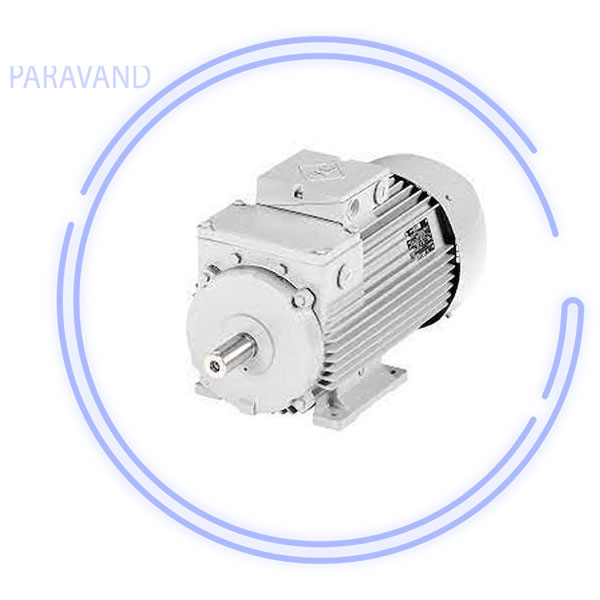

الکتروموتور دریایی
فهرست مطالب

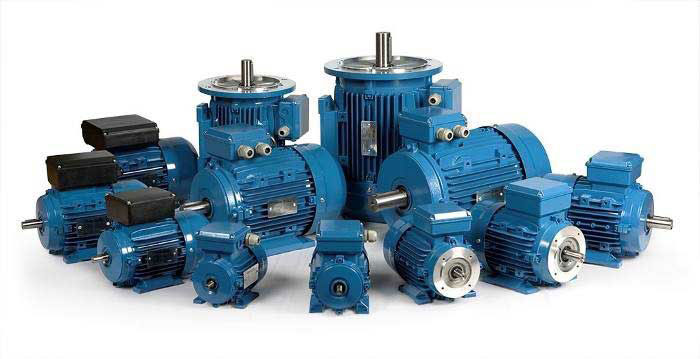

الکتروموتور چیست؟
در دنیای امروزی در اکثر وسایلی که بشر استفاده می کند ردپایی از الکتروموتور(Electric Motor) دیده می شودچه در وسایل خانگی مانند ماشین لباسشویی، کولر و یخچال و چه در صنایع سنگین مانند خطوط تولید، پمپها، آسانسورها و تجهیزات حمل‌ونقل دلیل این گستردگی در کاربرد ویژگی های الکتروموتور ها نظیر :راندمان بالا، قابلیت کارکرد مداوم و امکان طراحی در ابعاد و توان‌های متنوع می باشد.برای نحوه ی کارکرد هم باید گفت که موتور الکتریکی دستگاهی است که انرژی الکتریکی را به انرژی مکانیکی تبدیل می کند این موتورهای الکتریکی برمبنای قانون القای الکترومغناطیسی فارادی کار می کنندبه این صورت که وقتی جریان الکتریکی از یک سیم‌پیچ عبور کند و در میدان مغناطیسی قرار گیرد، نیرویی تولید میشود که باعث حرکت محور موتور خواهد شد.موتور الکتریکی باتوجه به نحوه ای که طراحی می شود وکاربردشان در دودسته الکتروموتورهای جریان مستقیم (DC) و الکتروموتورهای جریان متناوب (AC) قرار می گیرند هر کدام از این دودسته ویژگی ها ،مزایا و معایب خاص خود را دارند برای مثال موتورهای AC بیشتر در صنایع و تجهیزات بزرگ و موتورهای DC معمولاً در دستگاههای کوچک‌تر یا جاهایی که نیاز به کنترل سرعت دقیق دارند قابل استفاده هستند.
قیمت انواع الکتروموتور
با توجه به اینکه اکثر وسایل خانگی و صنعتی دارای موتور الکتریکی هستند دانستن عواملی که بر قیمت الکتریک موتور تاثیر دارد می تواند کمک بسزایی در انتخابی درست و اقتصادی داشته باشد .عوامل تاثیر گذار بر قیمت موتور الکتریکی عبارتند از :برند و کشور سازنده،شرایط بازار و نرخ ارز،دسترسی به قطعات یدکی و خدمات،توان و قدرت موتور،ولتاژ و نوع تغذیه ،جنس و کیفیت متریال،راندمان و کلاس انرژی و نوع کاربرد و طراحی خاص این موارد همگی برقیمت موتور تاثیر گذار است.

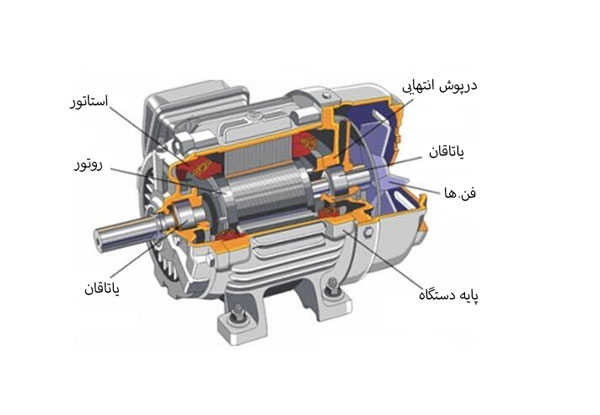

اجزا موتور الکتریکی
| جزء | توضیحات |
|---|---|
| استاتور (Stator) | بخش ثابت موتور؛ شامل سیمپیچها یا آهنربای دائمی برای ایجاد میدان مغناطیسی. ساخته‌شده از لایه‌های فولاد سیلیکونی جهت کاهش تلفات و افزایش بازدهی. |
| روتور (Rotor) | بخش چرخان موتور؛ قرارگرفته در داخل استاتور. به‌صورت قفسی یا سیم‌پیچ‌دار ساخته میشود و با القای مغناطیسی گشتاور تولید میکند. |
| سیمپیچها (Windings) | پیچیده شده بر روی استاتور یا روتور؛ هدایت جریان الکتریکی و ایجاد میدان مغناطیسی. معمولاً از مس یا آلومینیوم با عایق مقاوم ساخته می‌شوند. |
| جاروبک‌ها و کموتاتور (Brushes & Commutator) | در موتورهای DC برای انتقال جریان به سیم‌پیچ روتور استفاده می‌شوند. جاروبک‌ها اغلب از کربن یا گرافیت ساخته می‌شوند. |
| بلبرینگ‌ها (Bearings) | حمایت از روتور و کاهش اصطکاک بین اجزای ثابت و متحرک. ساخته‌شده از مواد مقاوم در برابر سایش و حرارت برای افزایش عمر مفید. |
| بدنه (Frame) | محافظت از اجزای داخلی موتور، دفع حرارت و ایجاد استحکام ساختاری برای موتور. |
| فن خنک‌کننده (Cooling Fan) | نصب‌شده در انتهای موتور برای گردش هوا و جلوگیری از داغ شدن بیش از حد اجزای داخلی. |
| ترمینال باکس (Terminal Box) | محفظه‌ای برای اتصال کابل‌های برق به موتور که امنیت و نظم در سیم‌کشی را فراهم میکند. |
انواع الکتروموتور بر اساس نوع جریان و کاربرد
موتورهای جریان مستقیم (DC):
کارکرد این موتورها براساس جریان مستقیم می باشدهمچنین این موتورها ساختار ساده و قابلیت کنترل دقیق سرعت را دارند به همین دلیل محبوبیت آن ها در کاربردهای کوچک و حساس مانند رباتیک، دستگاههای پزشکی و درایوهای دقیق شده است در ضمن قابل ذکر است که موتورهای DC در دو نوع جاروبک‌دار و بدون جاروبک (BLDC) موجود هستند که نوع بدون جاروبک دارای عمر طولانی تر و عملکرد بی وقفه ای دارد.
موتورهای جریان متناوب (AC)
کارکرد موتورهای جریان AC با جریان متناوب می باشد این موتورها به دو دسته ی سنکرون و آسنکرون (القایی) تقسیم بندی می شوند.موتور های سنکرون به دلیل داشتن سرعت ثابت در بارهای مختلف بیشتر برای ژنراتورها و پمپ‌های صنعتی به کار می رونددر مقایسه با آن موتورهای آسنکرون سا ختار ساده ،بازده بالا و قیمت مناسبی دارند ودر صنایع و تجهیزات عمومی کاربرد دارندو بسیار محبوب هستند .
الکتروموتورهای پلهای:
طراحی این موتورها به گونه ای است که حرکت گام به گام دارندو به دلیل همین ویژگی قابلیت کنترل دقیق موقعیت و حرکت را دارند واستفاده از این موتورها در رباتیک، چاپگرها و ماشین‌آلات CNC بسیار رواج دارد. این موتورها این قابلیت را دارند که حرکات کوچک ودقیق را بدون خطایی مدام تکرار کنند.
موتورهای خاص
این دسته شامل موتورهایی است که برای کاربردهای ویژه و شرایط خاص عملیاتی طراحی شده‌اند. از جمله می‌توان به موتورهای خطی، سروو و توربینی اشاره کرد. موتورهای خطی نیروی مستقیم خطی تولید می‌کنند، موتورهای سروو کنترل دقیق سرعت و موقعیت ارائه می‌دهند و موتورهای توربینی توان بسیار بالایی را در ابعاد کوچک تولید می‌کنند.

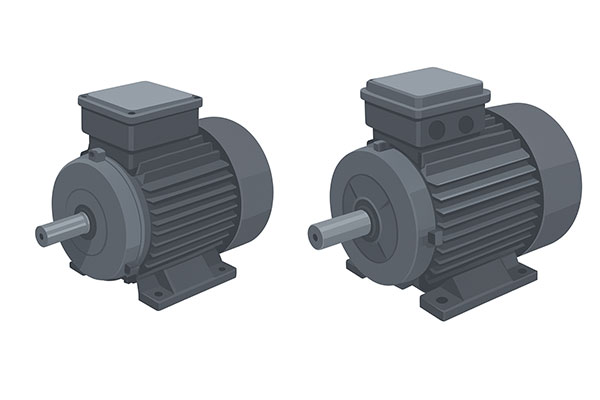

انواع الکتروموتور بر اساس فاز
الکتروموتور تکفاز:
کارکرد آن ها براساس یک فاز جریان متناوب می باشد این نوع از الکتریک موتور دارای ویژگی کم‌هزینه بودن و سادگی نصب می باشند به همین خاطربرای کاربردهای خانگی و تجاری سبک بسیار مناسب هستند .دارای توان بین ۵۰ تا ۳۰۰۰ وات و ولتاژهای ۱۱۰ یا ۲۲۰ استفاده می شوند.در دستگاه های خانگی مانند پنکه‌ها، پمپ‌های آب، ماشین لباسشویی و کولرها از این مدل موتور الکتریکی استفاده می شود.این مدل موتور ها توان محدود و عدم توانایی کار در بارهای سنگین دارند به همین دلیل گزینه ی مناسبی برای استفاده در محیط‌های صنعتی و ماشین‌آلات بزرگ نمی باشند .
الکتروموتور سهفاز
کارکرد این موتورها براساس سه فاز جریان متناوب می باشدو معمولا از این موتورها در کارهای صنعتی وسنگین استفاده می شود.ویژگی های این موتورها عبارتند از توزیع یکنواخت بار، کاهش ارتعاشات و نوسانات، توان بالای تولیدی و راندمان بیشتر که همین عوامل سبب عمر طولانی‌تر و عملکرد پایدار این موتورها شده است. این موتورها توان متغیری بین ۱ کیلووات تا چند مگاوات دارندوولتاژهای کاری آن ها از ۳۸۰ ولت و بالاتر است و کاربردهای گسترده ای در تجهیزات صنعتی، خطوط تولید، کمپرسورها، پمپ‌های بزرگ و سیستمهای تهویه مطبوع دارند.
در کل باید گفت که برای انتخاب بین الکتروموتورهای تک فاز وسه فاز باید به توان مورد نیاز، نوع کاربرد و محیط نصب توجه کرد تا کارایی مناسبی داشته باشد معمولا موتورهای تک فاز کاربرد های خانگی و کوچک دارد و موتورهای سه فاز بیشتر برای محیط های صنعتی و سنگین به کار می رود.
انواع الکتروموتور براساس کاربرد و شرایط کاری موتور
الکتروموتورها رو براساس شرایط کاری ومحیط استفاده به صورت زیر تقسیم می کنند:
- الکتروموتور معمولی
- الکتروموتور ضد انفجار
- الکتروموتور کولری
- الکتروموتور دالاندر
- الکتروموتور دریایی
که در ادامه در قالب جدول ویژگی ها و کاربردهای هر یک از الکتریک موتور ها رو برایتان آورده ایم:
| نوع الکتروموتور | ویژگی‌ها | کاربردها |
|---|---|---|
| الکتروموتور معمولی | ساختار ساده، کم‌هزینه، بازدهی قابل قبول، مناسب شرایط عادی | کاربردهای خانگی و صنعتی عمومی (پمپها، فنها، تجهیزات سبک) |
| الکتروموتور ضد انفجار | طراحی ایمن با استانداردهای بین‌المللی، جلوگیری از جرقه و انفجار | صنایع نفت، گاز، پتروشیمی و محیط‌های پرخطر |
| الکتروموتور کولری | مقاوم در برابر رطوبت و گرما، پوشش ضدزنگ و ضدخوردگی | سیستمهای تهویه مطبوع، کولرهای آبی و محیط‌های مرطوب |
| الکتروموتور دالاندر | دارای دو سیم‌پیچ، قابلیت تغییر سرعت، صرفه‌جویی در انرژی | ماشین‌آلات تولیدی، تجهیزات با نیاز به دو سرعت کاری |
| الکتروموتور دریایی | طراحی مقاوم در برابر نمک، رطوبت بالا و شرایط سخت دریایی | کشتی‌ها، پمپ‌های دریایی و تجهیزات بندری |
کاربرد الکتروموتورها
در دنیایی امروزی ازالکتروموتورها چه درصنایع و چه در لوازم خانگی استفاده های بیشماری می شود در ادامه مهم ترین کاربردهای این پمپ را ذکر می کنیم.
- صنایع :برخی از کاربردها صنایع مختلف عبارتند از :راهاندازی پمپها، فنها، کمپرسورها، نوار نقالهها، میکسرها و دستگاههای تولیدی.
- لوازم خانگی وتجاری:از الکتروموتورها در لوازم خانگی مانند ماشین لباسشویی، یخچال، کولر، فن‌های سقفی و تجهیزات کوچک برقی استفاده می شود.
- صنعت خودروسازی :موتورهای الکتریکی در صنعت خودروسازی مصارف مختلفی دارد که عبارتند از:موتورهای الکتریکی خودروهای برقی، سیستمهای فرمان برقی و شیشه بالابرها
- روباتیک و اتوماسیون:در این صنعت از موتورهای الکتریکی پله ای به منظور کنترل دقیق حرکت در روبات‌ها و ماشین‌آلات CNC استفاده می کنند.
- انرژی‌های تجدیدپذیر:در ژنراتورها و توربین‌های بادی از موتورهای الکتریکی استفاده می کنند.
نحوه انتخاب الکتروموتور
| فاکتور انتخاب موتور | توضیحات |
|---|---|
| توان موتور | باید متناسب با بار مکانیکی و نوع کاربرد محاسبه شود. واحدها: HP یا kW |
| سرعت موتور | دور در دقیقه (RPM) و تناسب با نیاز سیستم |
| نوع بار | ثابت یا متغیر و تأثیر آن بر انتخاب موتور و کنترل سرعت |
| شرایط محیطی | دمای محیط، رطوبت، وجود مواد خورنده و نیاز به حفاظت خاص (مانند ضد انفجار) |
| کنترل سرعت | استفاده از موتور قابل تنظیم یا VFD برای تغییر سرعت |
| تک فاز یا سه فاز | تک فاز برای کاربردهای خانگی/سبک، سه فاز برای صنایع بزرگ و بار سنگین |
| جنس مواد و سیمپیچها | متناسب با محیط و نیاز به دفع حرارت مناسب |
| گشتاور و راندمان | تأثیر مستقیم بر کارایی و عملکرد سیستم |
| نگهداری و تعمیرات | برنامه منظم نگهداری می‌تواند عمر موتور را افزایش دهد و هزینه انرژی را کاهش دهد |
چک‌لیست نگهداری الکتروموتور
برای افزایش طول عمر و کارایی موتور الکتریکی همانند هر سیستم مکانیکی وبرقی نیاز به نگهداری دوره ای است.در ادامه مهمترین اقدامات جهت نگهداری دوره ای از موتور الکتریکی را ذکر می کنیم.
- بازرسی دوره ای :در بازرسی موتور به طور منظم باید مواردی مانند ظاهرموتور ،لرزش، صداهای غیرعادی و دمای کارکرد بررسی شود ودر صورت مشاهده هر گونه وضعیت غیر عادی مشکل را برطرف کرد .
- روانکاری یاتاقان‌ها:یاتاقان ها باید طبق دستورالعمل سازنده برای جلوگیری از فرسودگی هر چند وقت یکبار روغنکاری یا گریس‌کاری شوند.
- تمیزکاری:بخش محیطی موتور باید تمیز کاری شود برای مثال تمیز کردن گرد وغبار از روی بدنه موتور همین طور جلوگیری از ورود رطوبت یا آلودگی و وجود آوردن شرایط مناسب تهویه
- چک کردن اتصالات برقی:بخش الکتریکی موتور باید بررسی شود اجزایی مانند : کابل‌ها و ترمینال‌ها و اطمینان از سالم بودن آن ها و عدم وجود جرقه یا اتصالی
- کنترل سیمپیچها:عایق سیم‌پیچ باید بررسی شود و همین طور برای جلوگیری از اتصالی مقاومت الکتریکی باید تست شود.
- کنترل سیستم خنک‌کننده:فن ومسیر تهویه باید کاملا تمیز باشد تا افزایش دما اتفاق نیفتد.
سخن پایانی
الکتریک موتور وسیله است که با تبدیل انرژی الکتریکی به مکانیکی و ایجاد حرکت دورانی وخطی از مهم ترین اجزا در سیستم های خانگی و صنعتی به حساب می آید. انتخاب موتور الکتریکی باید آگاهانه و براساس نوع کاربرد انجام گیرد تا تأثیر مستقیمی بر عملکرد، ایمنی و صرفه‌جویی در انرژی داشته باشد با داشتن شناخت کافی در مورد انواع موتور های الکتریکی براساس نوع ،فاز و کاربرد می توانید متناسب با نیاز خود الکتریک موتور را انتخاب کنیدو همچنین با در نظر گرفتن فاکتورهای فنی، کیفیت ساخت، نوع سیم‌پیچ و نیاز به کنترل سرعت، به افزایش عمر موتور و کاهش هزینه‌های نگهداری کمک می‌کنید.
سوالات متداول
الکتروموتور وسیلهای است که انرژی الکتریکی را به انرژی مکانیکی تبدیل میکند و برای راهاندازی پمپها، فنها، نوار نقالهها و دستگاههای صنعتی و خانگی استفاده میشود.
موتور DC با جریان مستقیم کار میکند و کنترل سرعت آسان دارد، در حالی که موتور AC با جریان متناوب کار میکند و برای کاربردهای صنعتی و با توان بالا مناسب است.
موتور تکفاز برای کاربردهای خانگی و سبک مناسب است، اما موتور سهفاز به دلیل قدرت و کارایی بالاتر، در صنایع بزرگ و بار سنگین استفاده میشود.
توان باید بر اساس بار مکانیکی و کاربرد تعیین شود و سرعت موتور (RPM) با نیاز سیستم مطابقت داشته باشد. استفاده از VFD برای کنترل سرعت در کاربردهای متغیر توصیه میشود.
بله، برنامه نگهداری منظم مانند روغنکاری، تمیز کردن و بررسی سیمپیچها عمر موتور را افزایش داده و کارایی آن را حفظ میکند.
بله، بسته به محیط کاری، ممکن است نیاز به موتور ضد انفجار، مقاوم در برابر رطوبت یا گرد و غبار باشد.
توان و فاز موتور، کیفیت ساخت، جنس مواد و سیمپیچها، برند، قابلیت کنترل سرعت و نوع حفاظت محیطی از اصلیترین عوامل تأثیرگذار هستند.
موتور پلهای نوع خاصی از موتور است که حرکت دورانی را به گامهای دقیق تقسیم میکند و در سیستمهای کنترل دقیق، روباتیک و CNC کاربرد دارد.
