پمپ دیافراگمی گراکو هاسکی (Graco Husky)
ویژگی‌های کلی پمپ دیافراگمی گراکو هاسکی (Graco Husky):
- برند گراکو هاسکی (Graco Husky)
ساخت کشور آمریکا
ساختار مقاوم و طول عمر بالا: بدنه مستحکم و مقاوم در برابر خوردگی.
شیر هوای کم‌پالس: جریان پایدار و لرزش کم.
نگهداری آسان: سرویس سریع بدون نیاز به باز کردن کامل پمپ.
تنوع سایز و نرخ جریان: مناسب انواع پروژه‌ها، از ¼″ تا 3″ و جریان تا ۱۱۳۵ لیتر/دقیقه.
مواد سازگار با انواع سیالات: دیافراگم و توپ‌ها در مواد مختلف برای سیالات خورنده یا دانه‌دار.
خودمکش و انتقال سیالات با ذرات معلق: قابلیت پمپاژ خشک و مایعات با ذرات.
صرفه‌جویی در هزینه‌های عملیاتی: کاهش نیاز به تعمیر و توقف خط تولید.

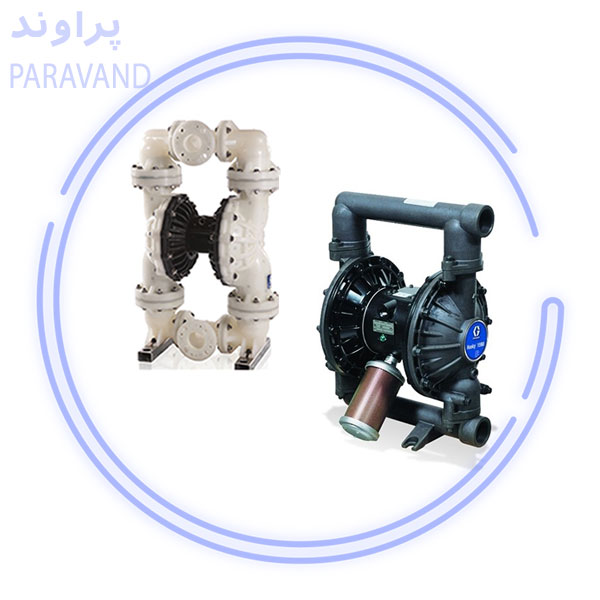

معرفی پمپ دیافراگمی گراکو هاسکی (Graco Husky)
Graco یکی از پیشروان جهانی در زمینه طراحی و تولید تجهیزات انتقال و کنترل سیالات است. این شرکت با بیش از ۹۰ سال تجربه و حضور در بیش از ۱۰۰ کشور، به دلیل نوآوری، کیفیت بالا و خدمات گسترده، به یکی از معتبرترین برندهای صنعت پمپ و انتقال مایعات تبدیل شده است. محصولات Graco در صنایع مختلف از جمله خودروسازی، مواد شیمیایی، نفت و گاز و تولیدات صنعتی کاربرد دارند و به دلیل دوام و کارایی بالا شناخته می‌شوند.پمپ دیافراگمی گراکو هاسکی (Graco Husky)، برای انتقال انواع مایعات با دقت و سرعت بالا طراحی شده‌اند. این پمپها دارای بدنه مقاوم، جریان پایدار با پالس پایین، سرویس آسان و تنوع متریال برای انطباق با سیالات مختلف هستند. قابلیت خودمکش، انتقال سیالات با ذرات معلق و نرخ جریان بالا، این سری را برای محیطهای صنعتی و تولیدی با شرایط سخت و متنوع، انتخابی مطمئن و کارآمد می‌کند.
فهرست مطالب
انواع سری های رایج پمپ دیافراگمی گراکو هاسکی (Graco Husky)

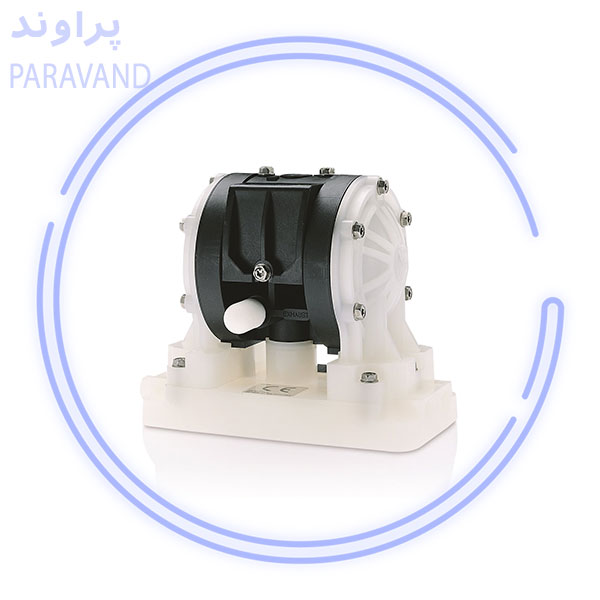

پمپ دیافراگمی گراکو هاسکی 205
پمپ دیافراگمی Graco Husky 205 یک تجهیز صنعتی جابجایی مثبت پنوماتیک (AODD) است که برای انتقال انواع مایعات در صنایع مختلف طراحی شده است. این پمپ دارای سایز ورودی و خروجی 1/4 اینچ، دبی حداکثر 19 لیتر در دقیقه و فشار خروجی تا 7 بار است و قابلیت خودمکشی تا عمق 3 متر را دارد. بدنه مقاوم و دیافراگم‌های PTFE یا سانتوپرن، آن را برای کار در دمای 82/2 تا 104 درجه سانتی‌گراد مناسب می‌کند و عملکردی پایدار و طول عمر بالا فراهم می‌آورد.
این سری برای پمپاژ طیف گسترده‌ای از سیالات شامل سوخت، روغن، رنگ، رزین، چسب، جوهر و اسلاری با ذرات معلق تا 1.5 میلی‌متر کاربرد دارد. طراحی دریچه‌های فنری و جنس دیافراگمها عملکرد بهینه پمپ را تضمین می‌کند و امکان کنترل از راه دور با کنترلر خارجی، آن را به گزینه‌ای ایده‌آل برای صنایع شیمیایی، پتروشیمی، آب و فاضلاب و سایر محیطهای صنعتی تبدیل کرده است.
جدول مشخصات فنی پمپ دیافراگمی گراکو هاسکی 205
| ویژگی | مشخصات فنی |
|---|---|
| نوع پمپ | دیافراگمی پنوماتیک (AODD) |
| سایز ورودی/خروجی | 1/4 اینچ |
| حداکثر دبی | 19 لیتر/دقیقه |
| حداکثر فشار خروجی | 7 بار |
| توان خودمکشی | تا عمق 3 متر |
| دمای کاری | 82.2 تا 104 °C |
| جنس دیافراگم | PTFE یا Santoprene |
| جنس بدنه | پلی‌پروپیلن، PVDF یا استال |
| سیالات قابل پمپاژ | سوخت، روغن، چسب، رنگ، رزین، جوهر، اسلاری با ذرات تا 1.5 میلی‌متر |
| کاربردها | صنایع شیمیایی، پتروشیمی، آب و فاضلاب و صنایع عمومی |
| ویژگی‌های خاص | دریچه‌های فنری، عملکرد بهینه با دیافراگم مقاوم، کنترل از راه دور با کنترلر خارجی |

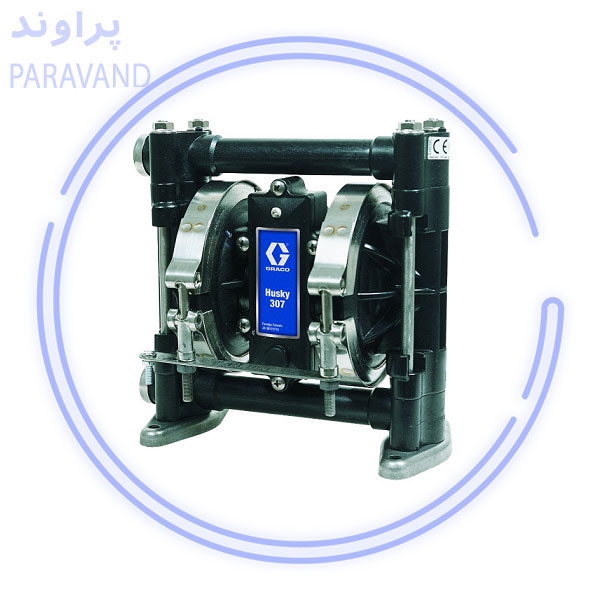

پمپ دیافراگمی گراکو هاسکی 307
پمپ دیافراگمی Graco Husky 307 یک تجهیز صنعتی جابجایی مثبت پنوماتیک (AODD) است که برای انتقال انواع مایعات در صنایع مختلف طراحی شده است. این پمپ دارای سایز ورودی و خروجی 3/8 اینچ، دبی حداکثر 26.5 لیتر در دقیقه و فشار خروجی تا 7 بار است و قابلیت خودمکشی تا عمق 3.7 متر را دارد. بدنه مقاوم از پلی‌پروپیلن یا آکِتال و دیافراگم‌های PTFE یا TPE، آن را برای کار در دمای حداکثر 65.5 درجه سانتی‌گراد مناسب می‌کند و عملکرد پایدار و طول عمر بالا فراهم می‌آورد.
این سری برای پمپاژ طیف گسترده‌ای از سیالات شامل مواد شیمیایی، سوخت، روغن، روان‌کننده، ضدیخ، جوهر و اسلاری با ذرات معلق تا 1.5 میلی‌متر کاربرد دارد. طراحی با دریچه‌های هوای کم ضربان، امکان پمپاژ چندگانه بدون مخلوط شدن و سرویس آسان شیرهای هوا و توپ‌ها، این سری را به گزینه‌ای ایده‌آل برای صنایع نفت و گاز، پتروشیمی، غذایی، آب و فاضلاب و سایر محیطهای صنعتی تبدیل کرده است.
جدول مشخصات فنی پمپ دیافراگمی گراکو هاسکی 307
| ویژگی | مشخصات فنی |
|---|---|
| نوع پمپ | دیافراگمی پنوماتیک (AODD) |
| سایز ورودی/خروجی سیال | 3/8 اینچ (≈ 9.5 mm) |
| حداکثر دبی آزاد | تا 26.5 لیتر/دقیقه |
| حداکثر فشار خروجی کاری | 7 بار (0.7 MPa / 100 psi) |
| حداکثر عمق خودمکشی | 3.7 متر |
| حداکثر اندازه ذرات معلق | حدود 1.5 میلی‌متر |
| دمای کاری حداکثر | حدود 65.5 °C |
| فشار هوای کاری حداقل | حدود 1.4 بار |
| مواد بدنه / مرکز | پلی‌پروپیلن یا آکِتال |
| مواد دیافراگم و توپ‌ها | PTFE یا TPE/Hytrel |

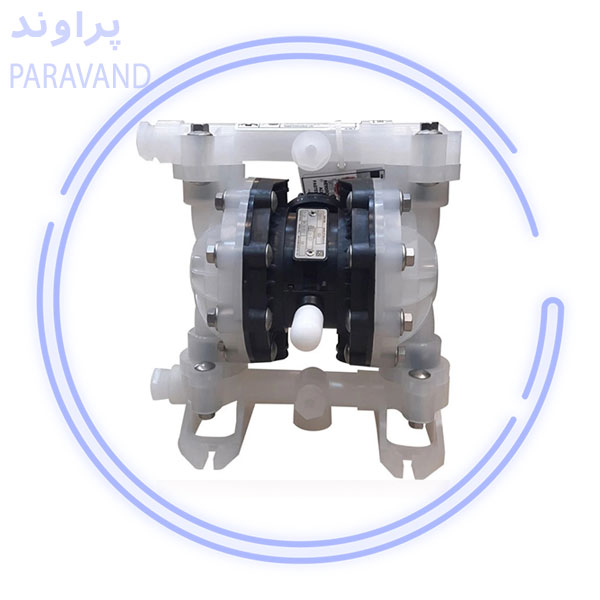

پمپ دیافراگمی گراکو هاسکی 515
پمپ دیافراگمی گراکو هاسکی (Graco Husky) 515 یک پمپ پنوماتیک جابجایی مثبت (AODD) است که برای انتقال انواع مایعات در صنایع مختلف طراحی شده است. این پمپ دارای سایز ورودی و خروجی ½ اینچ، دبی حداکثر 57 لیتر در دقیقه و فشار خروجی تا 7 بار است و قابلیت خودمکشی تا عمق 4.5 متر را دارد. بدنه مقاوم از پلی‌پروپیلن، PVDF یا آکِتال و دیافراگم‌های PTFE، Santoprene، Buna، TPE یا فلوئوروالاستومر، آن را برای کار در دمای 66 تا 104 درجه سانتی‌گراد مناسب می‌کند و عملکرد پایدار و طول عمر بالا فراهم می‌آورد.
این سری برای پمپاژ طیف گسترده‌ای از سیالات شامل مواد شیمیایی، ضدیخ، مواد شوینده، روغن موتور، رزین، گریس، جوهر و سیالات حاوی ذرات جامد تا 2.5 میلی‌متر کاربرد دارد. طراحی با دریچه‌های هوای کم ضربان، خروجی چندگانه برای پمپاژ همزمان سیالات متعدد بدون مخلوط شدن و سرویس آسان شیرهای هوا و توپ‌ها، این سری را به گزینه‌ای ایده‌آل برای صنایع نفت و گاز، پتروشیمی، غذایی، آب و فاضلاب و سایر محیطهای صنعتی تبدیل کرده است.
جدول مشخصات فنی پمپ هوابُر دیافراگمی Graco Husky سری 515
| ویژگی | مشخصات |
|---|---|
| نوع پمپ | دیافراگمی پنوماتیک (AODD) |
| سایز ورودی/خروجی سیال | ½ اینچ (≈ 12.7 mm) یا گزینه‌های دیگر بسته به متریال |
| حداکثر دبی آزاد | تا ~57 لیتر بر دقیقه (۱۵ gpm) |
| حداکثر فشار خروجی کاری | ۷ بار (0.7 MPa / 100 psi) |
| حداکثر عمق خودمکشی | ۴.۵ متر (۱۵ ft, خشک) تقریباً |
| حداکثر اندازه ذرات معلق قابل پمپاژ | ≈ 2.5 میلی‌متر (0.09 in) |
| دمای کاری حداکثر | بسته به دیافراگم: مثلاً PTFE تا ≈ 104 °C و برخی نسخه‌ها تا ≈ 66‑82 °C |
| مواد بدنه / مرکز | پلی‌پروپیلن، PVDF یا Acetal (بسته به مدل) |
| مواد دیافراگم / توپ‌ها / نشیمنگاه‌ها | PTFE، Santoprene، Buna، TPE یا Fluoroelastomer (بسته به مدل) |
| فشار هوای کاری حداقل | حداقل ≈ 1.4 بار (۲۰ psi) یا ۳۰ psi (۲.1 بار) در شرایط خاص |
| سطح نویز | کمتر از 85 dB |

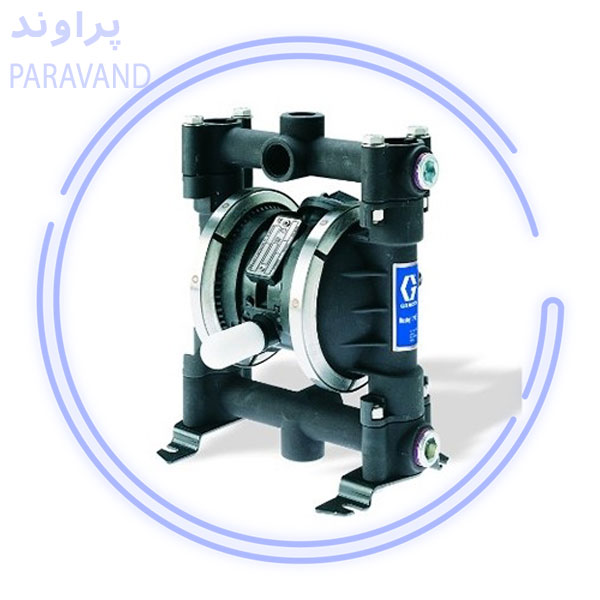

پمپ دیافراگمی گراکو هاسکی 716
پمپ دیافراگمی Graco Husky 716 یک پمپ پنوماتیک جابجایی مثبت (AODD) است که برای انتقال انواع مایعات در صنایع مختلف طراحی شده است. این پمپ دارای سایز ورودی و خروجی ¾ اینچ، دبی حداکثر 61 لیتر در دقیقه و فشار خروجی تا 7 بار است و قابلیت خودمکشی تا عمق 4.5 متر را دارد. بدنه مقاوم از آلومینیوم یا فولاد ضد زنگ و دیافراگم‌های PTFE، Santoprene، Buna‑N، TPE یا Fluoroelastomer، آن را برای کار در دمای حدود 82 درجه سانتی‌گراد مناسب می‌کند و عملکرد پایدار و طول عمر بالا فراهم می‌آورد.
این سری برای پمپاژ طیف گسترده‌ای از سیالات شامل مواد شیمیایی، ضدیخ، مواد شوینده، روغن موتور، رزین، گریس، جوهر و اسلاری با ذرات معلق تا 2.5 میلی‌متر کاربرد دارد. طراحی با دریچه‌های هوای کم ضربان، قابلیت کنترل از راه دور و سرویس آسان شیرهای هوا و توپ‌ها، همچنین تولید سطح نویز کمتر از 85 دسیبل، این پمپ را به گزینه‌ای ایده‌آل برای صنایع نفت و گاز، پتروشیمی، غذایی، آب و فاضلاب و سایر محیطهای صنعتی تبدیل کرده است.
جدول مشخصات فنی پمپ دیافراگمی گراکو هاسکی 716
| ویژگی | مشخصات |
|---|---|
| نوع پمپ | دیافراگمی پنوماتیک (AODD) |
| سایز ورودی/خروجی سیال | ¾ اینچ (≈ 19.05 mm) |
| حداکثر دبی آزاد | حدود 61 لیتر/دقیقه (16 gpm) |
| حداکثر فشار خروجی کاری | 7 بار (0.7 MPa / 100 psi) |
| حداکثر عمق خودمکشی | 4.5 متر (15 ft) خشک |
| حداکثر اندازه ذرات معلق قابل پمپاژ | حدود 2.5 میلی‌متر (0.09 in) |
| دمای کاری حداکثر (Ambient) | حدود 82 °C (180 °F) برای اکثر نسخه‌ها |
| مواد بدنه / مرکز | آلومینیوم یا فولاد ضد زنگ (Metal)؛ مرکز PP یا آکِتال |
| مواد دیافراگم / توپ‌ها / نشیمنگاه‌ها | PTFE، TPE، Buna‑N، Santoprene یا Fluoroelastomer مطابق نسخه |
| فشار هوای کاری (تغذیه هوای پنوماتیک) | بازه معمول 2.1 تا 7 بار (30 تا 100 psi) |
| سطح نویز | کمتر از 85 dB |

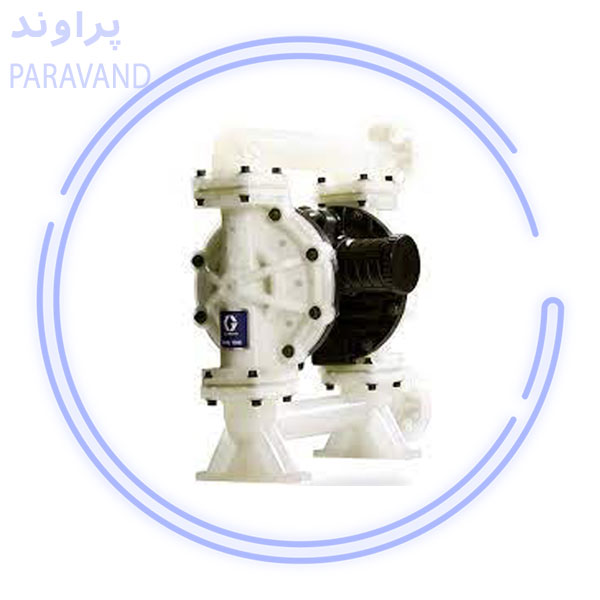

معرفی پمپ دیافراگمی گراکو هاسکی 1050
پمپ دیافراگمی گراکو هاسکی سری 1050 از پرکاربردترین مدلهای این برند است که با طراحی پنوماتیکی و قطر ورودی و خروجی ۱ اینچ، برای انتقال حجم بالای سیال در شرایط صنعتی ساخته شده است. این پمپ قابلیت تولید دبی تا ۱۸۹ لیتر بر دقیقه و فشار کاری حداکثر ۸٫۶ بار را دارد و به‌صورت خودمکش، سیالات را حتی در حالت خشک تا عمق حدود ۴٫۹ متر انتقال میدهد. بدنه این پمپ، بسته به نوع کاربرد، از متریال فلزی مانند آلومینیوم، استیل یا Hastelloy و یا از جنس پلی‌پروپیلن و PVDF ساخته میشود. تنوع بالای جنس دیافراگم مانند PTFE، سانتوپرن، Buna-N، TPE، Geolast و فلوئوروالاستومر موجب شده این سری برای کار در دماهای مختلف و با سیالات گوناگون کاملاً سازگار باشد.
سری Husky 1050 برای انتقال سیالاتی مانند انواع مواد شیمیایی، روغن، ضدیخ، رزین، گریس، مواد شوینده، جوهر و سیالات حاوی ذرات جامد تا حدود ۳٫۲ میلی‌متر ایده‌آل است. این پمپها با مصرف هوای کم، ضربان پایین در خروجی و نبود آب‌بند مکانیکی، عملکردی پایدار، بدون نشتی و با تعمیر و نگهداری ساده ارائه می‌دهند. همچنین شیر هوای کم‌پالس و قابلیت کارکرد با فشار هوای حداقل ۱٫۴ بار، باعث افزایش بهره‌وری و کاهش استهلاک در محیطهای صنعتی مانند نفت و گاز، پتروشیمی، غذایی، آب و فاضلاب میشود. این ویژگی‌ها سری 1050 را به یکی از بهترین انتخاب‌ها برای کاربردهای مستمر و نیمه‌سنگین در صنایع مختلف تبدیل کرده است.
جدول مشخصات فنی پمپ دیافراگمی گراکو هاسکی 1050
| ویژگی | مشخصات |
|---|---|
| نوع پمپ | دیافراگمی پنوماتیک (AODD) |
| سایز ورودی/خروجی سیال | ۱ اینچ (≈ ۲۵٫۴ mm) |
| حداکثر دبی آزاد | ۵۰gpm (≈ ۱۸۹ لیتر/دقیقه) |
| حداکثر فشار خروجی کاری | ۸٫۶ بار (0.86 MPa / 125 psi) |
| حداکثر عمق خودمکشی | ۴٫۹ متر خشک (≈ 16 ft)؛ تا ۸٫۸ متر با مایع (≈ 29 ft) |
| حداکثر اندازه ذرات معلق قابل پمپاژ | ≈ ۳٫۲ میلی‌متر (۱/۸ اینچ) |
| دمای کاری حداکثر | بسته به مواد – تا حدود ≈ ۱۰۵-۱۱۰ °C (۲۲۰ °F) برای نسخه‌های فلزی |
| مواد بدنه / مرکز/ بدنه فلزی | آلومینیوم، فولاد ضد زنگ، Hastelloy؛ یا پلاستیکی پلی‌پروپیلن، PVDF |
| مواد دیافراگم / توپ‌ها / نشیمنگاه‌ها | PTFE، TPE (Hytrel)، Buna-N، Santoprene، Geolast، فلوئوروالاستومر |
| فشار هوای کاری (تغذیه هوای پنوماتیک) | بازه ۱٫۴ تا ۸٫۶ بار (≈ 20-125 psi) |
| سطح نویز | حدود ۸۴ - ۹۶ دسیبل بسته به فشار و جریان |

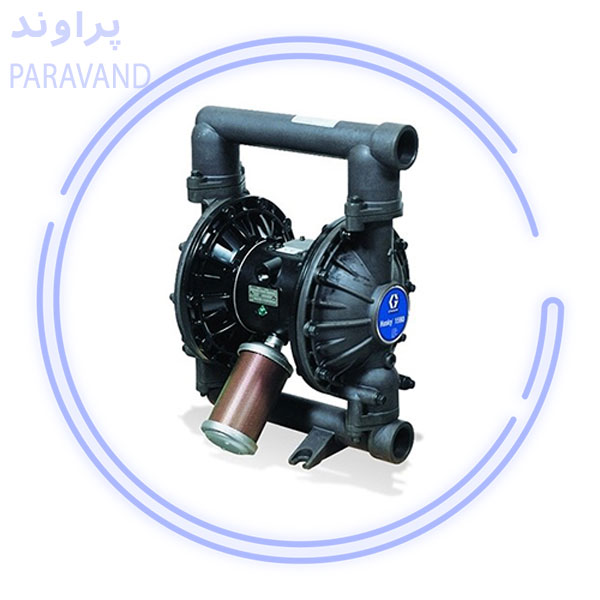

پمپ دیافراگمی گراکو هاسکی سری 1590
پمپ دیافراگمی Graco Husky سری 1590 از پمپهای جابجایی مثبت با عملکرد پنوماتیکی است که برای انتقال سیالات با ویسکوزیته‌های مختلف و حتی سیالات حاوی ذرات جامد طراحی شده است. این پمپ قادر به ایجاد دبی حداکثر 378 لیتر بر دقیقه و فشار خروجی تا حدود 3.8 بار است. قابلیت خودمکشی تا عمق 6.1 متری نیز باعث شده تا در شرایطی که پمپ بالاتر از سطح سیال قرار دارد، بدون نیاز به پرایم اولیه شروع به کار کند. Graco در این سری از متریال‌هایی نظیر آلومینیوم، فولاد ضدزنگ، پلی‌پروپیلن و PVDF برای بدنه و موادی مانند PTFE، سانتوپرن، Buna و فلوئوروالاستومر برای دیافراگم استفاده کرده که باعث مقاومت بالا در برابر خوردگی، سایش، مواد شیمیایی و دماهای 65 تا 121 درجه سانتی‌گراد (بسته به نوع دیافراگم) میشود.
پمپ Husky 1590 به دلیل طراحی ساده‌تر نسبت به بسیاری از مدلهای مشابه، شامل قطعات متحرک کمتر، تعمیر و نگهداری آسان‌تری دارد و همین موضوع احتمال خرابی و هزینه تعمیر را کاهش میدهد. طول عمر دیافراگم در این سری تا 5 برابر بیشتر از پمپهای هم‌رده است که این مزیت، آن را برای کارکرد مستمر در صنایع سنگین مانند نفت و گاز، پتروشیمی، رنگ و رزین، فاضلاب، صنایع غذایی و حتی انتقال سیالاتی همچون ضدیخ، روغن، گریس، اسلاری و مواد شوینده به گزینه‌ای بسیار مطمئن تبدیل کرده است. دسترسی راحت به دریچه‌های هوا و امکان سرویس بدون دمونتاژ کامل پمپ از دیگر نقاط قوت این سری محسوب میشود و همین موضوع بهره‌برداری صنعتی را سریع‌تر و کم‌هزینه‌تر می‌کند.
جدول مشخصات فنی پمپ دیافراگمی گراکو هاسکی سری 1590
| ویژگی | مشخصات |
|---|---|
| نوع پمپ | دیافراگمی پنوماتیک (AODD) |
| سایز ورودی/خروجی سیال | ۱-۱/۲ اینچ (≈ 38.1 mm) استاندارد |
| حداکثر دبی آزاد | ≈ 378 لیتر/دقیقه (100 gpm) |
| حداکثر فشار خروجی کاری | حدود 8.4 بار (0.84 MPa / 120 psi) |
| حداکثر عمق خودمکشی | 20 ft (≈ 6.1 متر) خشک |
| حداکثر اندازه ذرات معلق قابل پمپاژ | ≈ 4.8 میلی‌متر (0.19 in) |
| دمای کاری حداکثر | بسته به دیافراگم: PTFE تا ≈ 121.1 °C Santoprene/Buna و … تا ≈ 104.4 °C یا ≈ 82.2 °C |
| مواد بدنه / مرکز | پلی‌پروپیلن، PVDF، آلومینیوم یا فولاد ضد زنگ |
| مواد دیافراگم / توپ‌ها / نشیمنگاه‌ها | PTFE، Santoprene، Buna-N، TPE، Fluoroelastomer، Geolast |
| فشار هوای کاری (تغذیه هوای پنوماتیک) | حدود 1.4 تا 8.4 بار (20-120 psi) |
| سطح نویز | کمتر از 85 dBA (در شرایط 70 psi) ≈ 77 dBA نمونه تا 85 dBA |

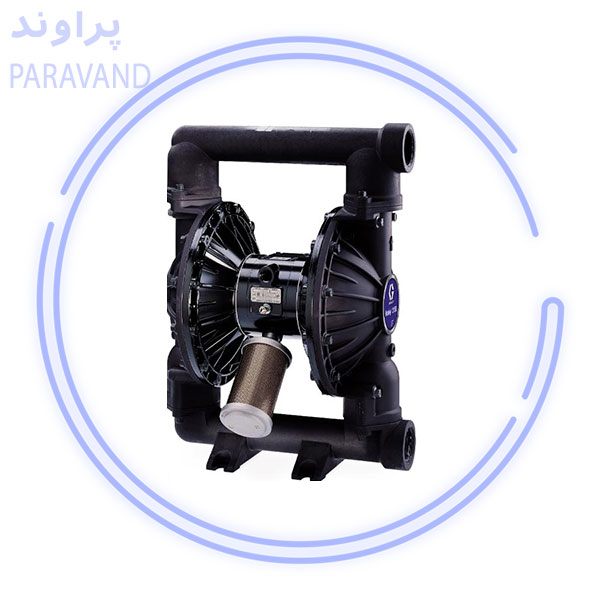

پمپ دیافراگمی گراکو هاسکی 2150
پمپ دیافراگمی Graco Husky سری 2150 یک پمپ جابجایی مثبت با عملکرد پنوماتیکی و قطر ورودی/خروجی 2 اینچ است که برای انتقال سیالات خورنده، سایش‌پذیر، ویسکوز یا دارای ذرات جامد طراحی شده است. این پمپ توانایی ایجاد دبی تا 568 لیتر بر دقیقه و فشار خروجی حداکثر 8.3 بار را دارد و به دلیل قابلیت خودمکشی تا عمق مناسب، بدون نیاز به پرایم اولیه شروع به کار می‌کند. بدنه آن بسته به نیاز کاربر و نوع سیال، از متریال مختلفی شامل آلومینیوم، فولاد ضدزنگ، چدن، پلی‌پروپیلن یا PVDF تولید میشود. دیافراگمها نیز در انواعی مانند PTFE، سانتوپرن، Buna، Geolast یا فلوئوروالاستومر عرضه می‌شوند که توانایی تحمل دمای 65 تا 121 درجه سانتی‌گراد را فراهم می‌کند.
پمپ Husky 2150 به دلیل طراحی ساده‌تر نسبت به بسیاری از پمپهای مشابه، تعداد قطعات کمتری دارد و همین موضوع، تعمیر و نگهداری آن را ساده و کم‌هزینه کرده است. سیستم هوای بدون نیاز به روغن (Non-Lubricated Air Valve)، طول عمر بالای دیافراگمها و استفاده از روکش اپوکسی بر روی قطعات فلزی برای مقاومت بیشتر در برابر خوردگی و شرایط سخت محیطی، از ویژگی‌های برجسته این محصول هستند. این پمپ در صنایع نفت و گاز، پتروشیمی، رنگ و رزین، آب و فاضلاب، صنایع غذایی و برای انتقال موادی مانند مواد شیمیایی، گریس، روغن، جوهر، ضدیخ و سیالات دارای ذرات جامد تا سایز 6.3 میلی‌متر کاربرد گسترده دارد.
جدول مشخصات فنی پمپ دیافراگمی گراکو هاسکی 2150
| مشخصه | توضیحات |
|---|---|
| قطر ورودی/خروجی سیال | 2 اینچ (DN50) |
| حداکثر دبی | 568 لیتر بر دقیقه |
| حداکثر فشار خروجی | 8.3 بار |
| حداکثر اندازه عبور ذرات جامد | 6.3 میلی‌متر |
| قابلیت خودمکشی | تا حدود 6 متر (در حالت خشک) |
| جنس بدنه | آلومینیوم، استیل، چدن، پلی‌پروپیلن یا PVDF |
| جنس دیافراگم | PTFE، سانتوپرن، Buna، Geolast، TPE یا فلوئوروالاستومر |
| دامنه دمای کاری | 65.5 تا 121.1 درجه سانتی‌گراد (بسته به جنس دیافراگم) |
| نوع محرک | پنوماتیک (بدون نیاز به روانکاری هوا) |
| موارد استفاده | نفت و گاز، پتروشیمی، غذایی، فاضلاب، مواد شیمیایی، رزین، روغن، ضدیخ و… |

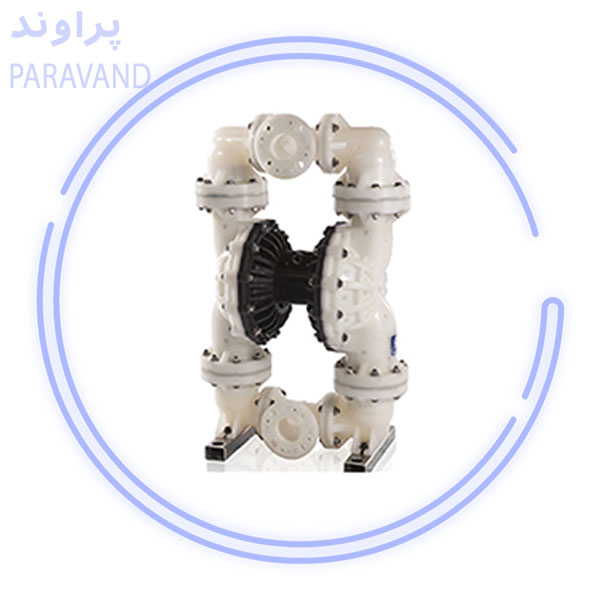

پمپ دیافراگمی گراکو هاسکی سری 3300
پمپ دیافراگمی Graco Husky سری 3300 یک پمپ جابجایی مثبت با قطر ورودی و خروجی 3 اینچ است که برای کاربری‌های سنگین در صنایع مختلف طراحی شده است. این مدل توانایی ایجاد دبی تا 1135 لیتر بر دقیقه و فشار خروجی حداکثر 8.6 بار را دارد و با قابلیت خودمکشی، در حالت خشک تا 2.4 متر و در حالت تر تا 8.5 متر سیال را مکش می‌کند. این پمپ برای انتقال طیف وسیعی از سیالات شامل مواد شیمیایی، مواد شوینده، ضدیخ، روغن موتور، رزین، گریس، جوهر و سیالات دارای ذرات جامد تا 13 میلی‌متر بسیار مناسب است.
بدنه پمپ سری 3300 بسته به نیاز کاربر از آلومینیوم، فولاد ضدزنگ یا پلی‌پروپیلن (PP/PVDF) ساخته میشود و دیافراگمها نیز در متریال‌هایی مانند PTFE، سانتوپرن، Buna، Neoprene، Geolast، TPE یا فلوئوروالاستومر عرضه می‌گردند که امکان کار در محدوده دمایی 65 تا 121 درجه سانتی‌گراد را فراهم می‌کنند. طراحی یکپارچه بخش مرکزی (One-Piece Center Section)، کاهش نشتی هوای مصرفی، طول عمر بالای دیافراگمها و تعمیر و نگهداری آسان از ویژگی‌های مهم این سری است. این پمپ در صنایع نفت و گاز، پتروشیمی، رنگ و رزین، تصفیه‌خانه‌ها، صنایع غذایی و فرآیندهای سنگین به‌طور گسترده استفاده میشود.
جدول مشخصات فنی پمپ دیافراگمی گراکو هاسکی سری 3300
| مشخصه | توضیحات |
|---|---|
| قطر ورودی/خروجی سیال | 3 اینچ (DN80) |
| حداکثر دبی | 1135 لیتر بر دقیقه |
| حداکثر فشار خروجی | 8.6 بار |
| حداکثر اندازه ذرات قابل عبور | 13 میلی‌متر |
| قابلیت خودمکشی | 2.4 متر (خشک) / 8.5 متر (تر) |
| جنس بدنه | آلومینیوم، استیل، چدن یا پلی‌پروپیلن |
| جنس دیافراگم | PTFE، سانتوپرن، Buna، Neoprene، Geolast، فلوئوروالاستومر |
| دامنه دمای کاری | 65 تا 121 درجه سانتی‌گراد (بسته به متریال) |
| نوع عملکرد | پنوماتیک، جابجایی مثبت، بدون نیاز به روغنکاری هوا |
| کاربردها | نفت و گاز، پتروشیمی، رنگ و رزین، آب و فاضلاب، صنایع غذایی، مواد شیمیایی |
قیمت پمپ دیافراگمی گراکو هاسکی (Graco Husky)
قیمت پمپ دیافراگمی گراکو هاسکی (Graco Husky) به عوامل متعددی بستگی دارد که مهم‌ترین آن‌ها مدل و سایز پمپ، جنس بدنه و دیافراگم، فشار و دبی قابل ارائه و نوع سیال پمپاژی است. هرچه سایز ورودی و خروجی سیال، ظرفیت دبی یا فشار کاری پمپ بیشتر باشد، قیمت نیز افزایش می‌یابد. همچنین انتخاب متریال بدنه مانند آلومینیوم، فولاد ضد زنگ، چدن یا پلی‌پروپیلن و جنس دیافراگمها مثل PTFE، سانتوپرن یا فلوئوروالاستومر نقش مهمی در تعیین قیمت نهایی دارد. وجود امکاناتی مانند قابلیت ضد انفجار (ATEX)، طراحی بدون نشتی، سیستم هوای کم‌ضربان، طول عمر بیشتر دیافراگم یا استفاده در محیطهای صنعتی سنگین نیز باعث افزایش هزینه میشود. در نهایت، نوسانات نرخ ارز، هزینه واردات و خدمات پس از فروش در بازار ایران نیز بر قیمت این پمپها تأثیر مستقیم دارند.
راهنمای تعمیر ونگه داری پمپ هوابُر دیافراگمی Graco Husky
- نکات پیشگیرانه برای افزایش طول عمر پمپ:برای اینکه پمپ دیافراگمی گراکو هاسکی عمر طولانی‌تری داشته باشد، مهم‌ترین نکته استفاده از هوای تمیز و خشک است. حتماً از فیلتر و رطوبت‌گیر استفاده کنید تا ذرات و بخار آب وارد شیر هوای پمپ نشوند. همچنین فشار هوای ورودی نباید از مقدار استاندارد تعیین‌شده توسط گراکو بیشتر باشد، زیرا باعث پارگی دیافراگم و خرابی زودهنگام قطعات داخلی میشود. حتماً قبل از پمپاژ مواد شیمیایی یا اسیدی، مطمئن شوید که متریال بدنه و دیافراگم پمپ با سیال موردنظر سازگار باشد. هرچند این پمپ قابلیت کارکرد خشک را دارد، اما اگر برای مدت طولانی بدون سیال کار کند، به دیافراگم و توپی‌ها آسیب می‌زند.
- نحوه تشخیص و عیب‌یابی مشکلات رایج:اگر دبی یا فشار خروجی پمپ کاهش پیدا کرد، ممکن است مسیر ورودی سیال مسدود شده باشد یا دیافراگم آسیب دیده باشد؛ در این حالت باید پمپ را باز کرده و قطعات را بررسی کنید. اگر سیال از خروجی هوا خارج شود، این نشانه واضح پارگی دیافراگم است و باید فوراً پمپ را خاموش و دیافراگم تعویض شود. روشن‌نشدن پمپ معمولاً به دلیل نرسیدن هوای فشرده یا گیرکردن شیر هوا اتفاق می‌افتد. لرزش زیاد یا ضربان شدید نیز ناشی از خرابی توپی‌ها یا نشتی در سیستم توزیع هوا است. صداهای غیرطبیعی نیز میتواند به دلیل فشار هوای بیش از حد یا هواگیری نامناسب باشد.
- مراحل صحیح باز کردن و تعمیر پمپ:قبل از باز کردن پمپ، خط هوای ورودی و سیال را تخلیه کنید تا فشار داخل سیستم از بین برود. ابتدا شیر هوای مرکزی را باز کرده و آن را تمیز یا سرویس کنید؛ این بخش مسئول توزیع هوای فشرده بین دو دیافراگم است و گرفتگی آن عملکرد پمپ را مختل می‌کند. سپس دیافراگمها، توپی‌ها و آب‌بندها را باز کرده و برای بررسی ترک‌خوردگی، پارگی یا فرسودگی با دقت بررسی کنید. هنگام تعویض قطعات، از کیت تعمیراتی اصلی گراکو استفاده کنید تا عملکرد دستگاه حفظ شود. پس از مونتاژ، پیچ‌ها را به‌صورت ضربدری و با گشتاور مناسب سفت کنید تا نشتی رخ ندهد.
- برنامه نگهداری دورهای پیشنهادی:برای جلوگیری از خرابی ناگهانی، بهتر است یک برنامه منظم نگهداری وجود داشته باشد. در بازدید روزانه، فقط کافی است فشار هوای ورودی، نشتی احتمالی و صدای پمپ را بررسی کنید. هفته‌ای یک‌بار، فیلتر هوای ورودی را تمیز کنید و مسیر ورودی و خروجی سیال را بررسی کنید تا رسوب یا گرفتگی نداشته باشد. ماهانه، شیر هوای مرکزی، دیافراگمها و توپی‌ها را بررسی کنید تا اگر علائم ساییدگی یا ترک وجود داشت، پیش از خرابی کامل تعویض شوند. هر شش ماه تا یک سال، بسته به نوع کاربرد و نوع سیال، بهتر است دیافراگمها و پکینگ‌ها را تعویض کنید.
- نکات تکمیلی برای کاهش خرابی و هزینه تعمیرات:پس از پایان کار یا زمانی که پمپ قرار است مدتی بلااستفاده بماند، بهتر است آن را با آب یا حلال مناسب شست‌وشو دهید تا سیال داخل آن خشک یا رسوب نکند. اگر پمپ در محیطی خورنده یا پرخطر استفاده میشود، بهتر است از نسخه‌های ضدانفجار (ATEX) یا با بدنه مقاوم استفاده شود. شلنگ هوای ورودی و خروجی نباید باریک‌تر از حد استاندارد باشد، زیرا باعث کاهش عملکرد پمپ میشود. اگر سیستم دائماً در حال کار است، استفاده از سنسور فشار، دما یا لرزش میتواند از خرابی‌های ناگهانی جلوگیری کند و هزینه تعمیرات را کاهش دهد.
دسترسی قطعات یدکی پمپ هوابُر دیافراگمی Graco Husky
دسترسی به قطعات یدکی پمپ هوابُر دیافراگمی Graco Husky در ایران به طور کلی مناسب است و بسیاری از قطعات پرمصرف مثل دیافراگم، شیرها، گلولهها، نشیمنگاه‌ها و کیت‌های تعمیراتی از طریق واردکنندگان و نمایندگی‌های فعال در دسترس قرار می‌گیرند. با این حال، برخی محدودیت‌ها مانند وابستگی به واردات، تغییرات نرخ ارز، موجودی محدود انبارها و زمان طولانی تأمین قطعات خاص ممکن است کاربران را با تأخیر مواجه کند. بنابراین توصیه میشود قطعات مصرفی و حساس را از قبل تهیه و در انبار نگهداری کنید تا در صورت خرابی ناگهانی، توقف کاری دستگاه به حداقل برسد.
همین حالا با ما در تماس باشید
تیم حرفه‌ای ما شما را در انتخاب و خرید پمپ مناسب نیازتان راهنمایی می‌کند و در کنار آن، خدمات تعمیر و نگهداری پمپ شما را با بالاترین کیفیت ارائه میدهد. اعتماد شما، تضمین کیفیت محصولات و خدمات ماست.
سوالات متداول پمپ دیافراگمی گراکو هاسکی (Graco Husky)
این پمپها قابلیت انتقال انواع مواد شیمیایی، حلالها، رنگ، رزین، روغن، اسلاریهای حاوی ذرات معلق، مواد غذایی و حتی سیالات خورنده و ویسکوز را دارند؛ فقط کافی است متریال بدنه و دیافراگم متناسب با نوع سیال انتخاب شود.
خیر، این پمپها از نوع هوابُر و بدون نیاز به روغنکاری هستند (Oil-Free). سیستم هوای فشرده مستقیماً عمل جابجایی دیافراگمها را انجام میدهد و این ویژگی باعث کاهش نگهداری و جلوگیری از آلودگی سیال میشود.
انتخاب صحیح جنس دیافراگم بر اساس نوع سیال، جلوگیری از خشککار کردن طولانیمدت پمپ، تنظیم فشار هوای ورودی مطابق با استاندارد سازنده و سرویس دورهای شیرها و گلولهها میتواند عمر دیافراگم را به طور محسوسی افزایش دهد.
در صورتی که نشتی سیال، کاهش دبی، افت فشار یا شنیدن صدای غیرعادی از پمپ مشاهده شود، زمان تعویض کیت تعمیراتی شامل دیافراگمها، اورینگ‌ها و سوپاپ‌ها فرا رسیده است. بهتر است این کار پیش از خرابی کامل سیستم انجام شود تا از توقف خط تولید جلوگیری شود.
بله، بسیاری از مدلهای Husky دارای استاندارد ATEX هستند و میتوانند در محیطهای قابل اشتعال یا دارای بخارات شیمیایی مورد استفاده قرار گیرند؛ البته باید از تجهیزات جانبی ضدانفجار و نصب صحیح سیستم ارت و تهویه مناسب نیز استفاده شود.
